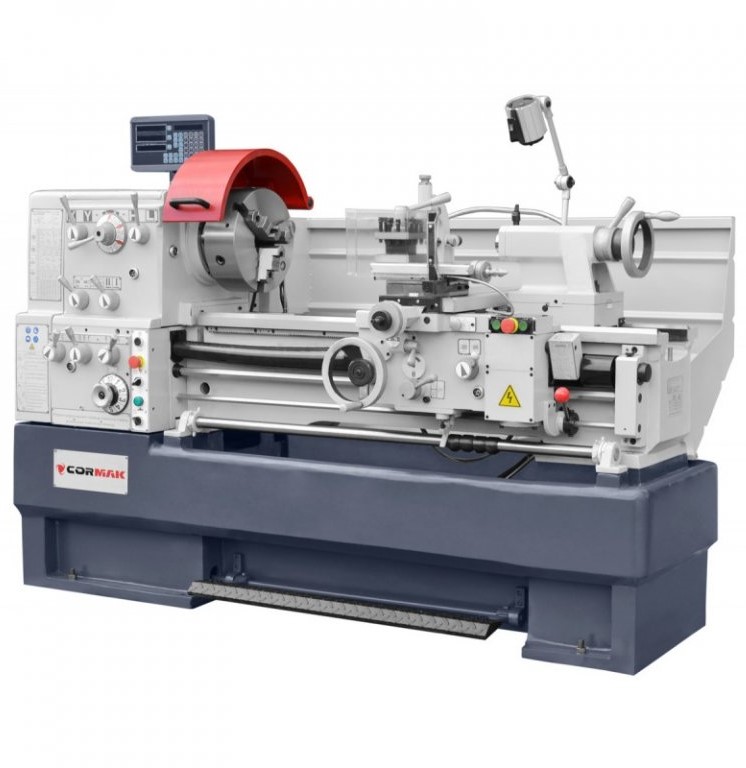

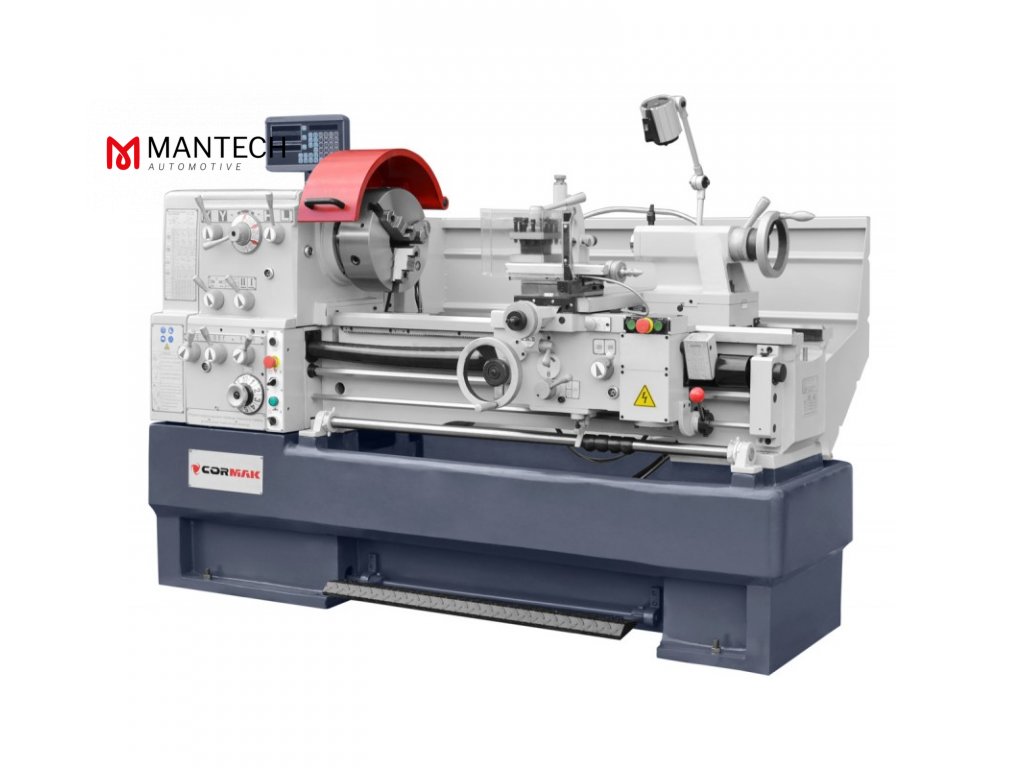

Univerzálny sústruh CORMAK 460 x 1000

Podrobný popis

✅ Priemyselný sústruh na kov CORMAK 460x1000 - pevná konštrukcia liatinového lôžka, vybavený 12-rýchlostnou prevodovkou s výkonným indukčným motorom 5,5 kW/400V - maximálny krútiaci moment, veľký priechod vretena 80 mm. Odporúča sa na sústruženie tvrdých ocelí, mechanické sústruženie. Môže byť použitý pre mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické a palcové závitovanie, vŕtanie a preťahovanie.

Technické parametre:

• 3-čeľusťové skľučovadlo: 250 mm
• Maximálny priemer otáčania nad lôžkom: 460 mm
• Priemer otáčania nad suportom: 260 mm
• Priemer otáčania v dutine mostíka: 690 mm
• Dĺžka otáčania v pevných stredoch: 1000 mm
• Max. dĺžka inštalovaného dielu (zaisťovacie skľučovadlo/vreteno): 900 mm
• Šírka lôžka: 300 mm
• Priechod vretena: 80 mm
• Otáčky vretena: 12 rozsahov 25 - 1700 ot./min
• Rozsah otáčok vretena: 25, 40, 55, 75, 115, 170, 250, 375, 560, 750, 1100, 1700 ot./min.
• Hrot vretena: D1-8 CAMLOCK
• Kužel vretena: MK7
• Rozmery držiaka sústruhu: 110 x 110 x 42 mm
• Maximálne rozmery nástroja: 25 x 25 mm
• Rozsah posunu horných saní: 125 (0,02) mm
• Rozsah priečneho posunu: 295 (0,05) mm
• Pozdĺžny rozsah posunu: 750 (0,1) mm
• Metrický závit: (41) 0,1 - 14 mm
• Palcový závit: (60) 2-112 T.P.I
• Modulárny závit: (34) 0,1-7 M.P.
• Závit D.P.: (50) 4-112 D.P.
• Počet a rozsah pozdĺžnych posuvov: (42) 0,031-1,7 mm/ot.
• Počet a rozsah priečnych posuvov: (42) 0,014-0,784 mm/ot.
• Zrýchlený posuv: Áno
• Predĺženie pinoly koníka: 130 (0,02) mm
• Priemer pinoly koníka: 60 mm
• Kužeľ pinoly koníka: MK4
• Výkon hlavného motora S1/S6: 5,5/6,6 kW/ 400V
• Výkon čerpadla chladiacej kvapaliny: 0,1 kW
• Rozmery d/š/v: 2200 mm x 1080 mm x 1650 mm
• Hmotnosť (netto): 1655 kg (±2 %)

Hlavné výhody:

• Univerzálny sústruh CORMAK 460 x 1000 je možné použiť na mnoho úloh, ako je vnútorné a vonkajšie sústruženie, kužeľ, leštenie, metrické, palcové, modulárne a DP závitovanie, vŕtanie a preťahovanie.
• Pevná liatinová konštrukcia lôžka zaisťuje maximálne zníženie vibrácií. Lôžko je navyše vytvrdené a precízne vybrúsené. Vhodná šírka lôžka 300 mm zaisťuje stabilné a presné pracovné podmienky.
• Digitálny údaj funguje v (3) troch osiach pohybu: pozdĺžna, priečna, horné sane. Spracovaný elektronický signál z optických pravítok vizualizuje získané hodnoty z pohybov pozdĺž osí na digitálnej obrazovke.
• Sústruh vybavený vysoko kvalitným zosilneným systémom uloženia vretena.
• Optimálne pracovné výsledky zaisťuje veľký 80 mm priechod vretena, 250 mm 3-čeľusťové skľučovadlo sústruhu a výkonný 5,5 kW motor.
• Systém rýchleho pozdĺžneho posuvu výrazne znižuje čas obrábania a zvyšuje produktivitu.
• Kalené a brúsené prevody vo vretenovom prevode – zaisťujú dlhodobú prevádzkovú stabilitu.
• Vybavené vodiacou skrutkou a vodiacim hriadeľom na sústruženie závitu, automatický pozdĺžny a priečny posuv.

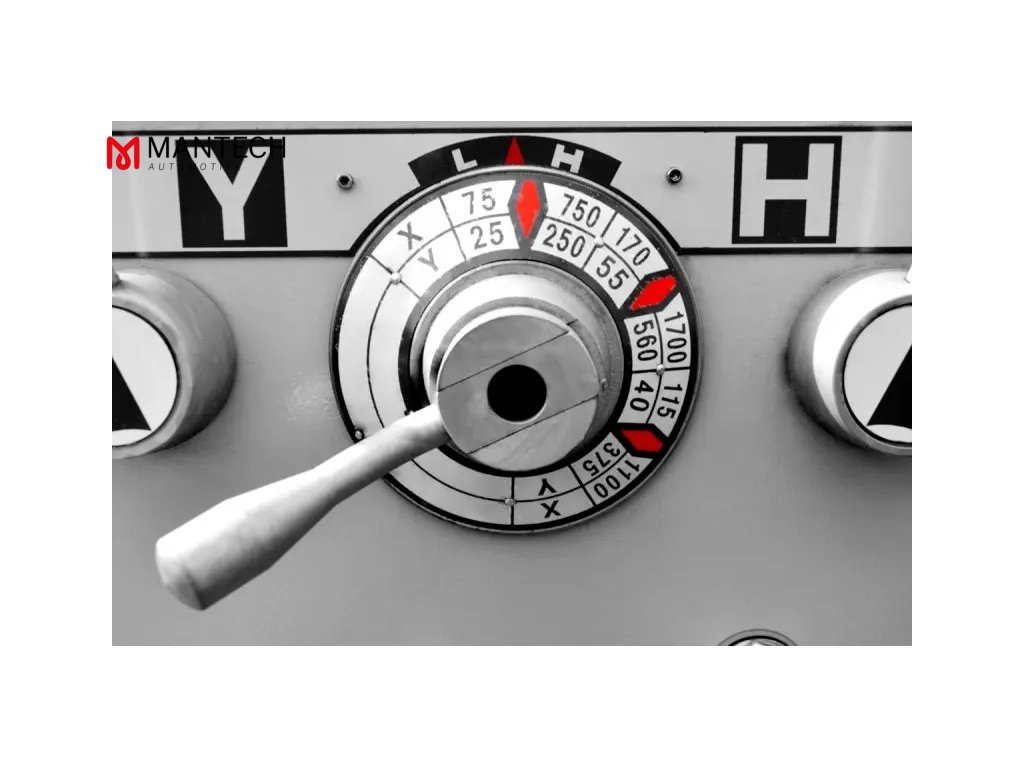

• Jednoduché nastavenie otáčok vretena a automatický posuv z ergonomického ovládacieho panela na prevodovke.
• Široká škála sústružených závitov: metrický (41) 0,1 - 14 mm, palcový (60) 2-112 T.P.I, modulárny (34) 0,1-7 M.P., D.P. (50) 4-112 D.P. Sústruženie pravých a ľavých závitov.
• Hodiny na sústruženie závitov určené na presné počítanie závitov. Táto funkcia je navrhnutá tak, aby šetrila čas tým, že umožňuje uvoľnenie matice vodiacej skrutky v niekoľkých prechodoch, aby sa suport rýchlo a manuálne vrátil do pôvodnej polohy.
• Lôžko má vymeniteľný mostík pre otáčanie väčších prvkov, napr. Tento model sústruhu umožňuje obrábanie maximálneho priemeru 690 mm s odstráneným mostíkom.
