Sústružnícky a frézovací stroj CORMAK TYTAN Center 750 Vario
Kód: 14523
Podrobný popis

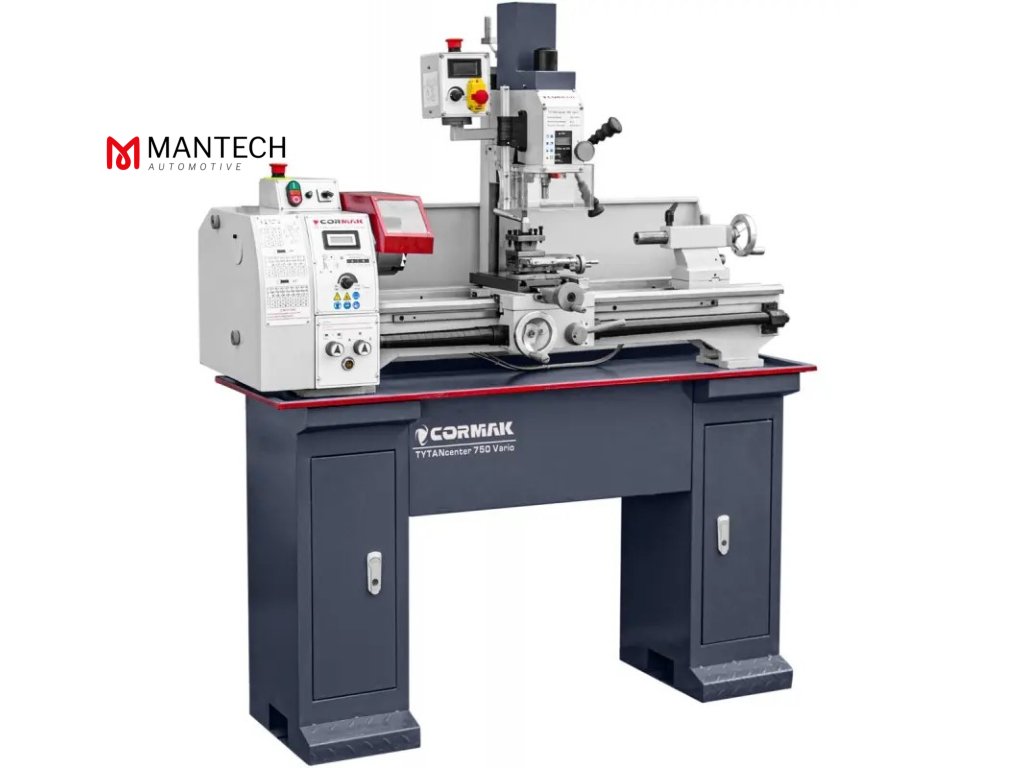

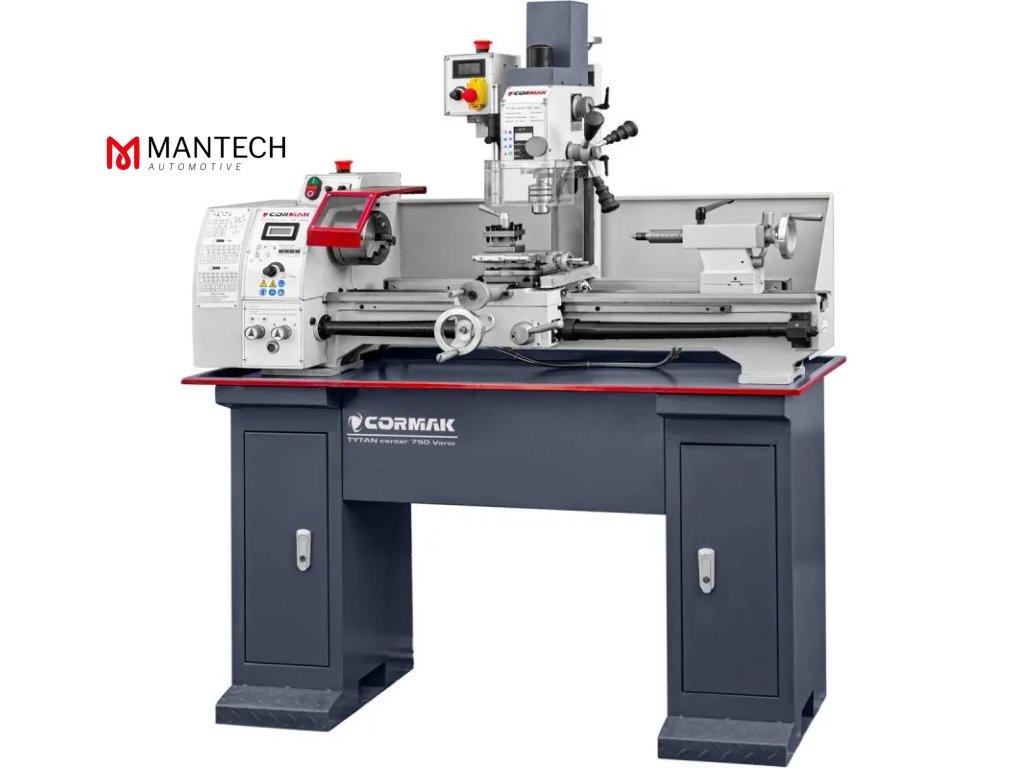

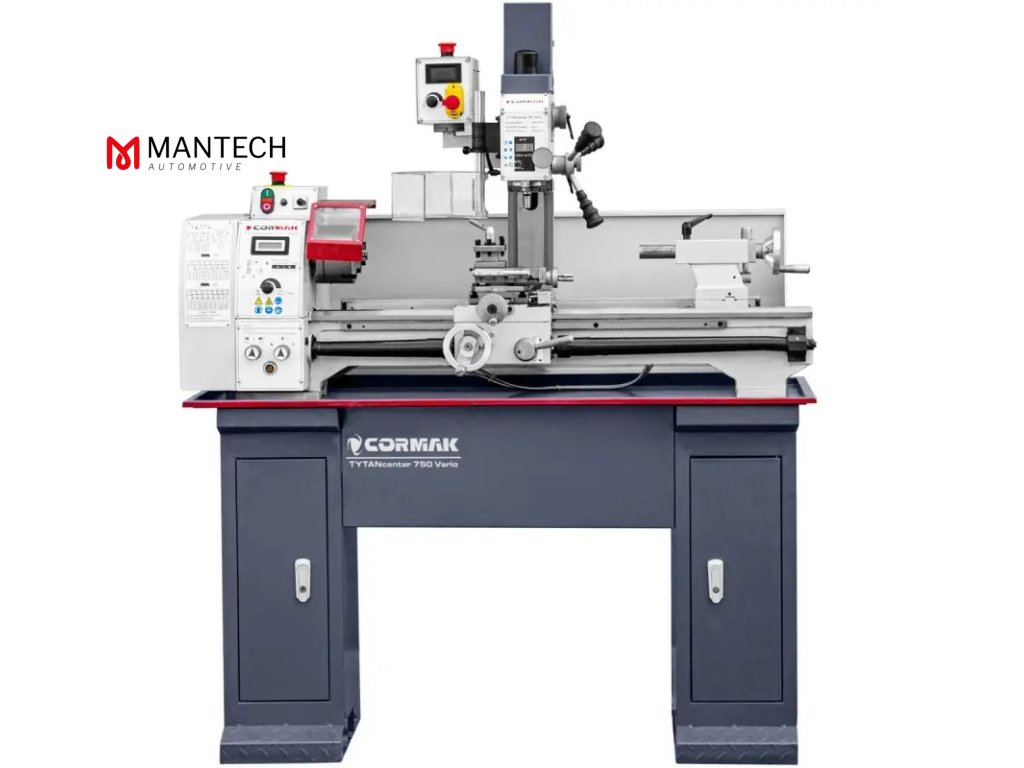

Sústružnícky a frézovací stroj CORMAK TYTAN Center 750 Vario
✅ Sústružnícky a frézovací stroj TYTAN CENTER 750 Vario je kombináciou dvoch strojov, čo sa premieta do jednoduchosti použitia a úspory miesta na pracovisku. Má plynulú reguláciu otáčok sústružníckeho a frézovacieho vretena. Sústruženie: 250x750mm, 0,75 kW/230V + Frézovanie: 0,6kW/230V. Vykonáva sústružnícke funkcie: obrábanie vonkajších a vnútorných valcových plôch, rezanie závitov na nich, rezanie polotovarov. Funkcie frézovania: frézovanie drážok, vŕtanie a vystružovanie otvorov. Používa sa v malých priemyselných podnikoch, dielňach, garážach a pod.

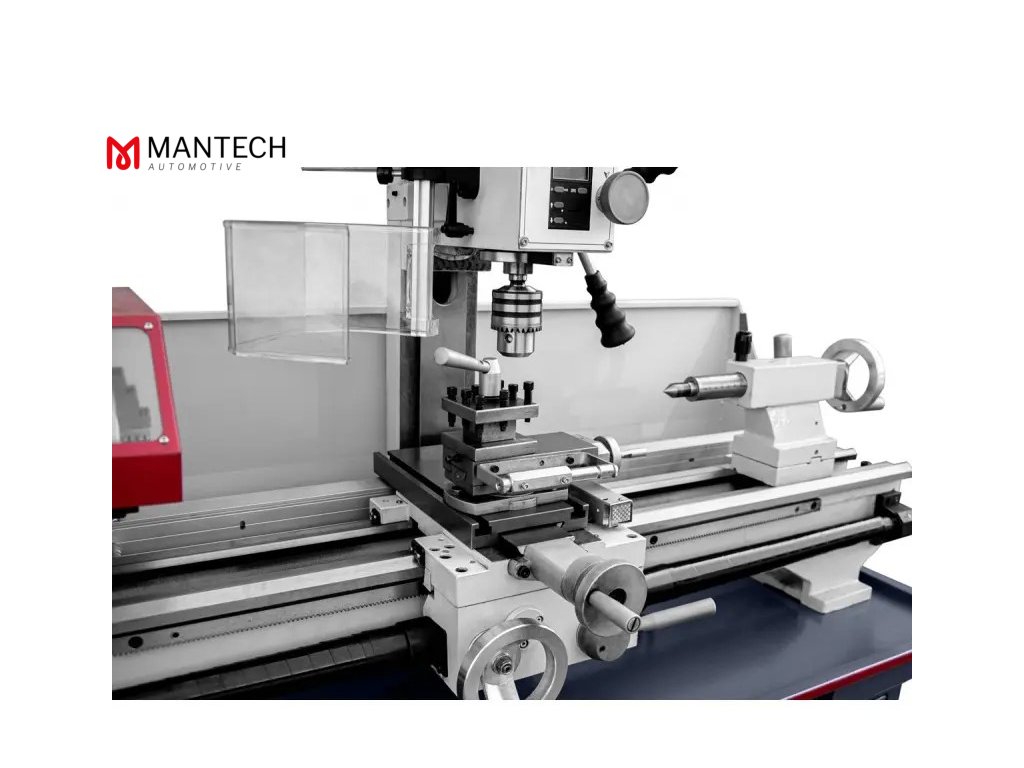

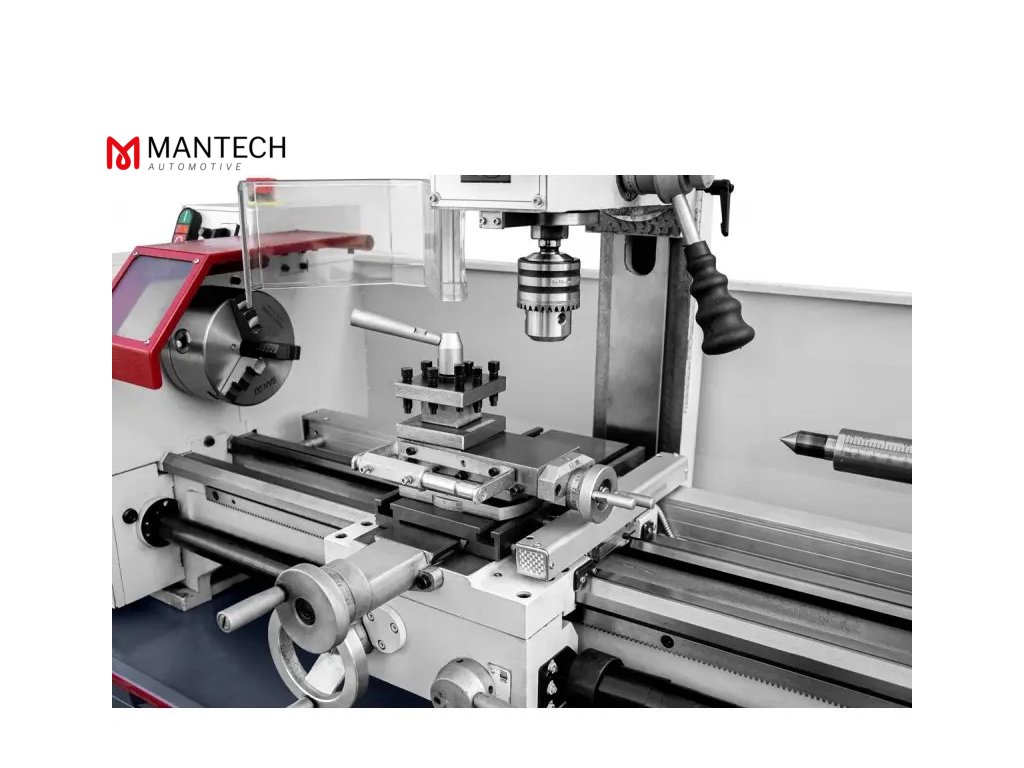

✅ Konštrukcia stroja kombinuje dve zariadenia - sústruh a frézku. Každý stroj má samostatný motor s plynulou reguláciou otáčok, čo môže výrazne skrátiť čas potrebný na nastavenie a kalibráciu parametrov. Sústruh-frézka je vhodná na výrobu dielov so zložitou konfiguráciou, bez nutnosti opätovnej inštalácie na iný stroj - čo má pozitívny vplyv na čas spracovania a výroby. Stroj má širokú škálu aplikácií, počnúc ostrením dielov, frézovaním drážok a končiac vŕtaním otvorov mimo os a pod určitým uhlom.
Sústruh
-
Moderný motor s plynulou reguláciou otáčok na vretene zaisťuje pohodlnú prácu a skracuje čas
kalibrácie stroja
-
LCD displej so zobrazením otáčok vretena slúži na ovládanie a rýchle nastavenie otáčok vretena pri nastavovaní režimov rezania a závitovania
-
Dva rozsahy otáčok vretena: znížené (50-1125) pre mechanické spracovanie tvrdých ocelí a zvýšené (100-2250) pre vysokorýchlostné presné sústruženie
-
Rezané závity: metrický - 18 stupňov (0,2-3,5), palcový - 21 stupňov (8-56), možnosť rezania ľavého a pravého závitu
-
Automatický pozdĺžny posuv má 6 rýchlostných rozsahov (0,07 až 0,40) mm/ot. - Znižuje čas obrábania a zlepšuje kvalitu pri sústružení dlhých dielov
Technické parametre

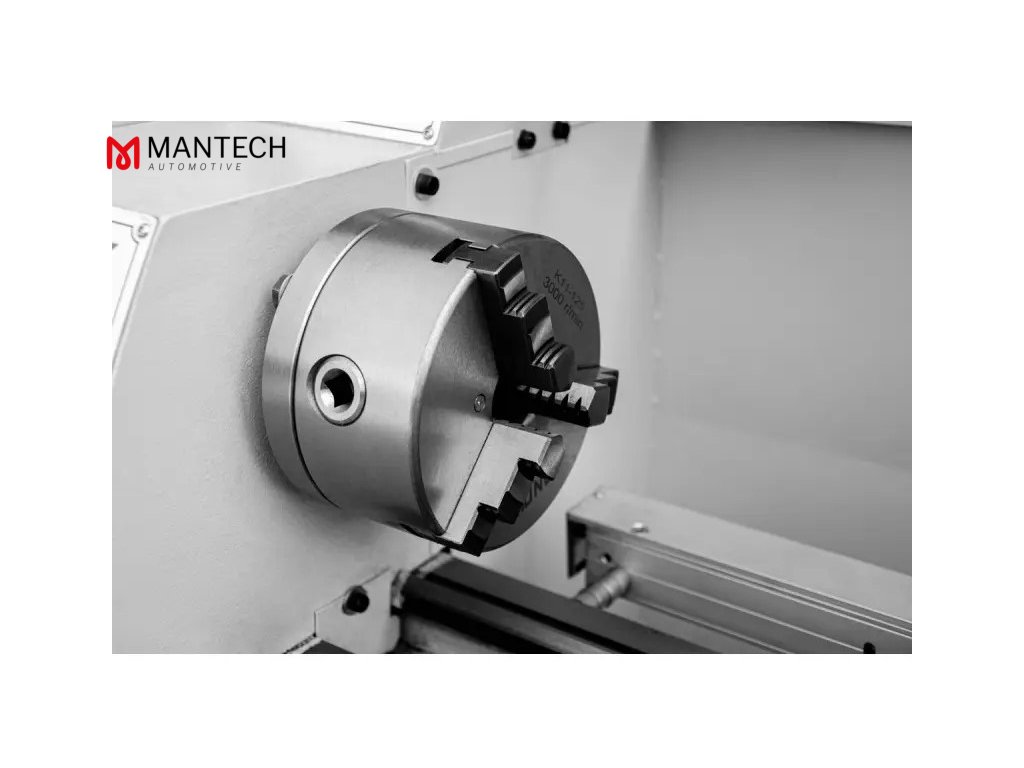

- 3-čeľusťové skľučovadlo: 125 mm
- Priemer otáčania nad lôžkom: 250 mm
- Priemer otáčania nad suportom: 150 mm
- Vzdialenosť medzi hrotmi: 750 mm

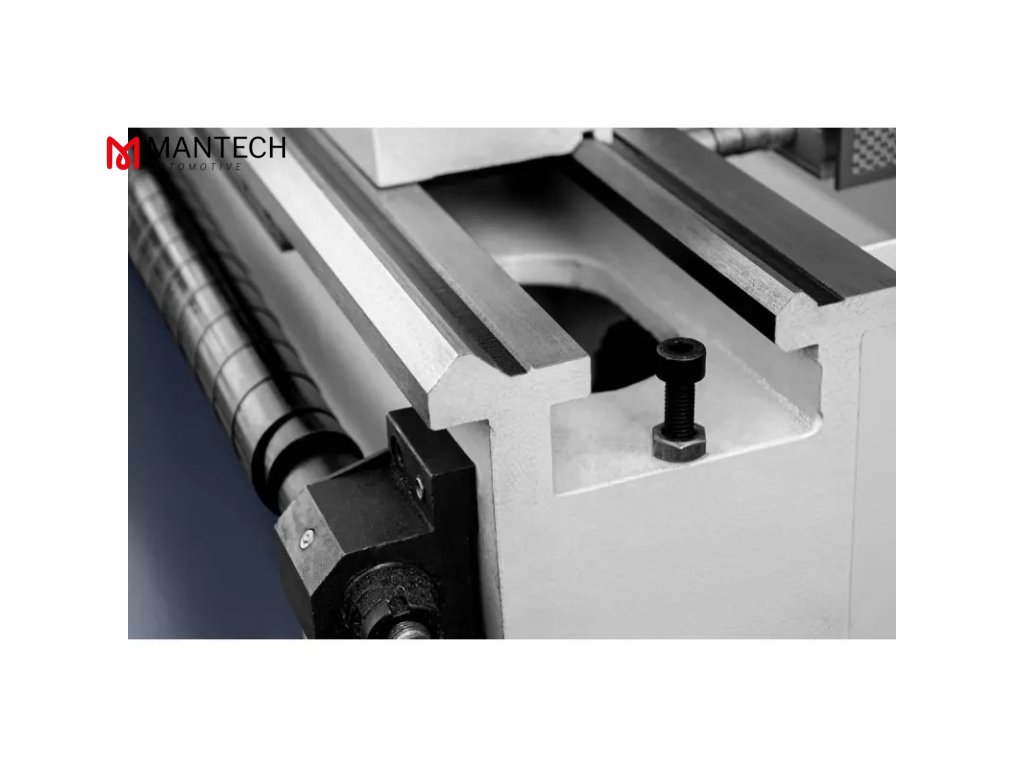

- Šírka lôžka: 135 mm
- Priechod vretena: 29 mm
- Kužeľ vretena: MK4
- Nastavenie rýchlosti vretena: plynulé (2 rozsahy)
- Otáčky vretena: 50-1125 | 100-2250 ot./min
- Počet a rozsah metrických závitov: (18) 0,2-3,5 mm/ot.
- Počet a rozsah palcových závitov: (21) 8-56 závitov/palec
- Počet a rozsah pozdĺžnych posuvov: (6) 0,07-0,4 mm/ot.
- Rozmery stĺpika sústruhu: 65 x 65 x 20 mm
- Max. rozmer nástroja: 12 x 12 mm
- Rozsah zdvihu horného posúvača: 70 mm

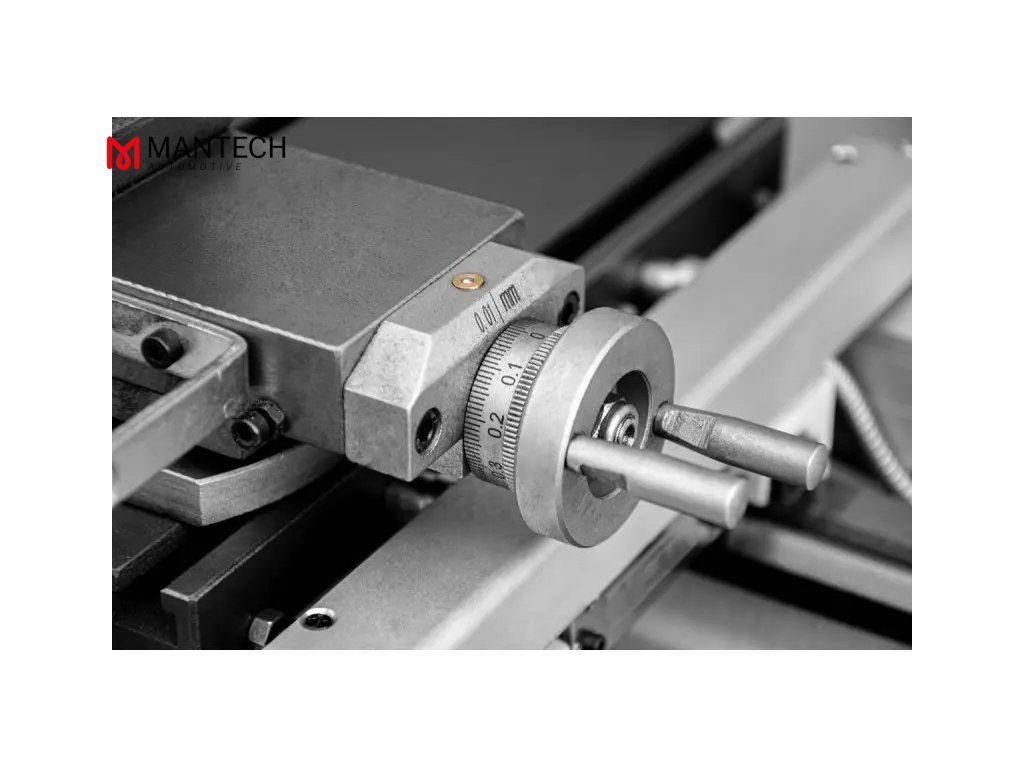

- Rozsah priečneho zdvihu: 130 mm
- Pozdĺžny rozsah zdvihu: 630 mm

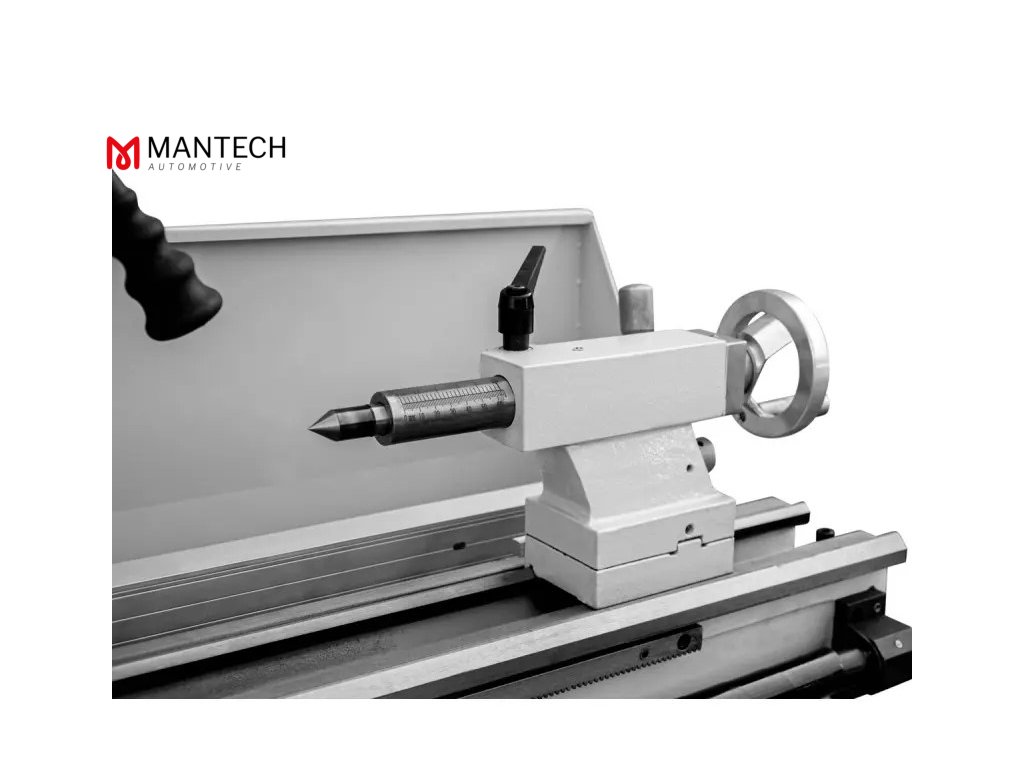

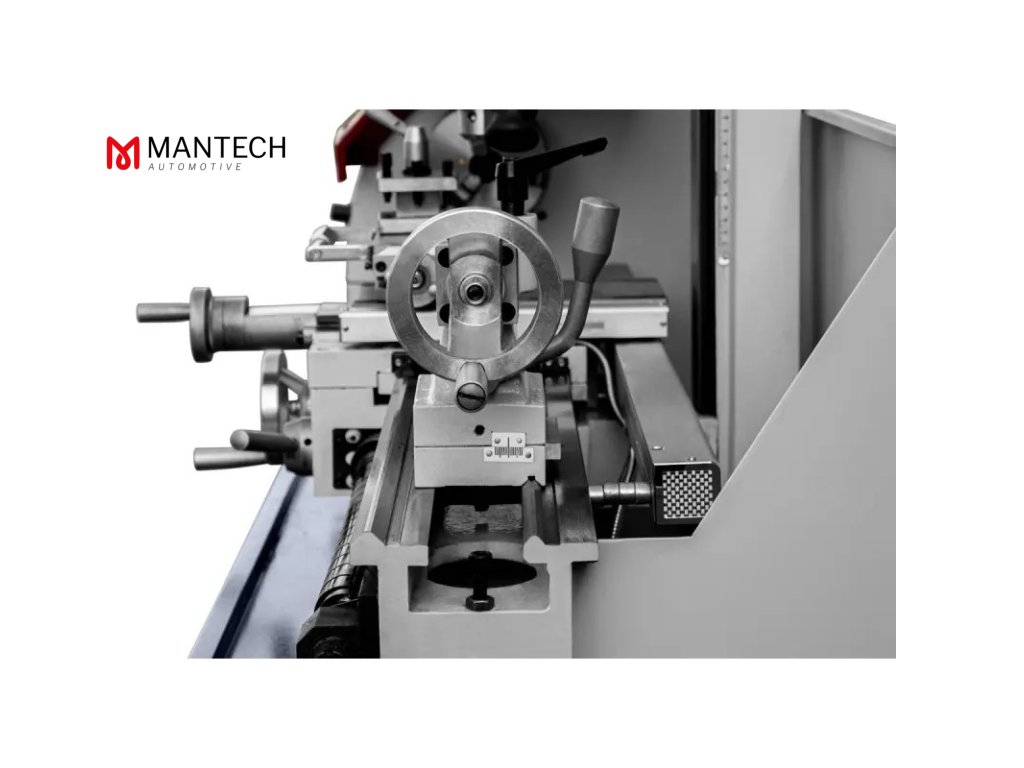

- Priemer púzdra koníka: 30 mm

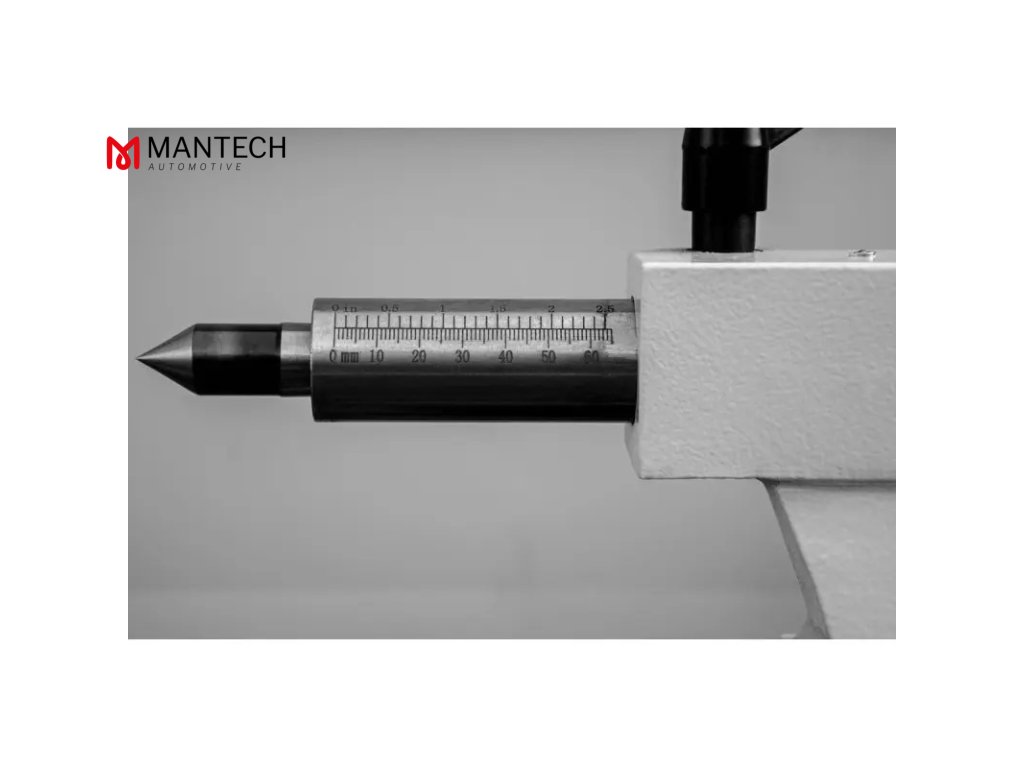

- Predĺženie objímky koníka: 70 mm
- Kužeľ koníka: MK2
- Výkon motora / napájacie napätie S1/S6: 0,75/0,9 kW / 230 V

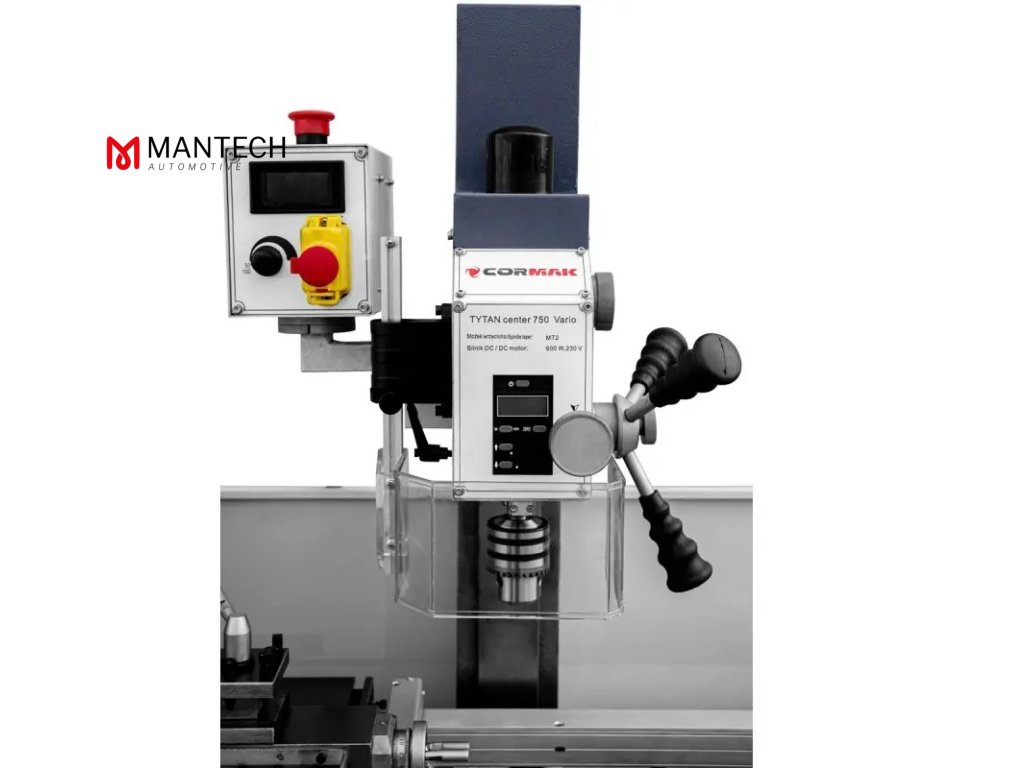

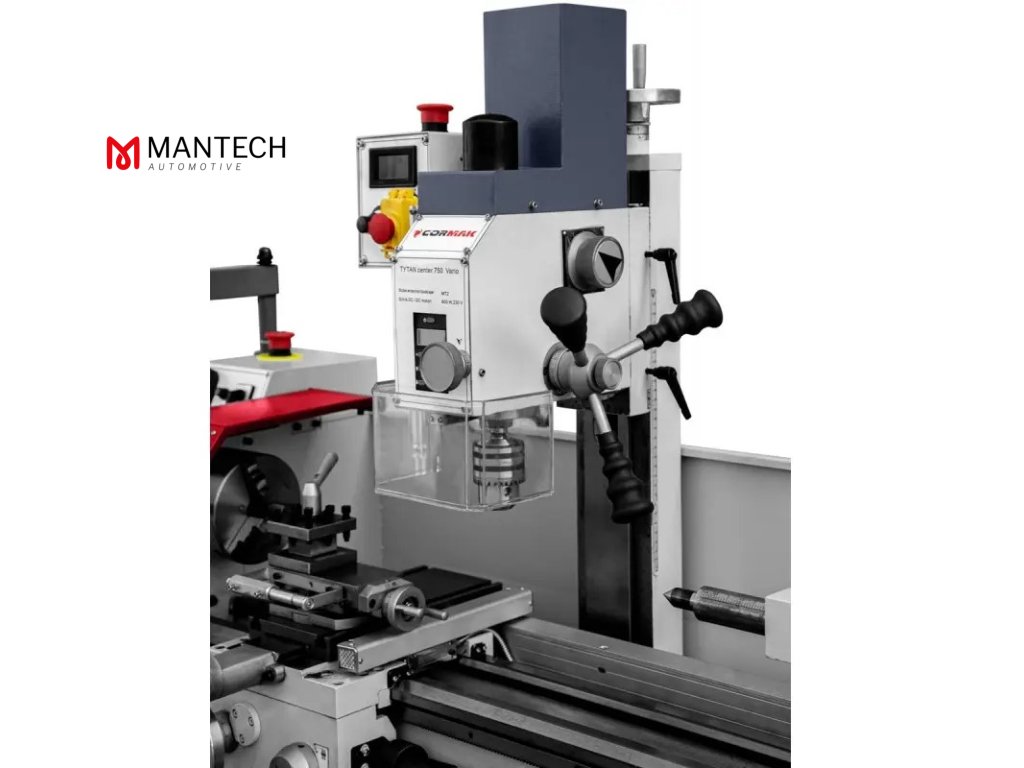

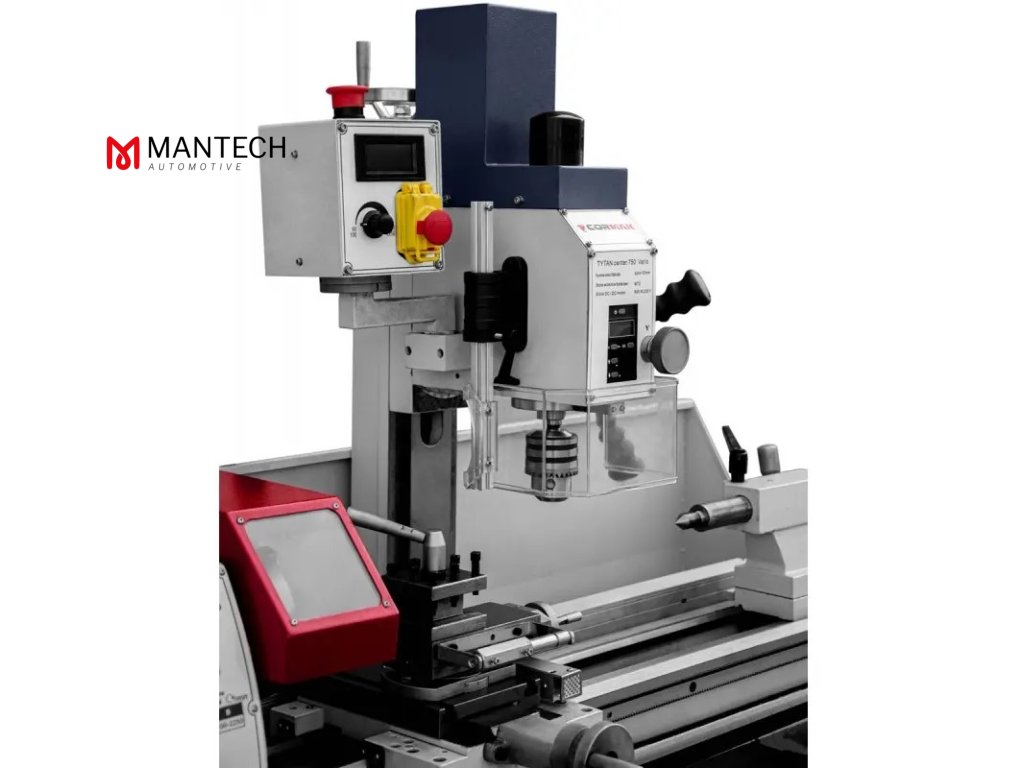

Frézka
• Dva rozsahy otáčok vretena: znížené (50-1125)

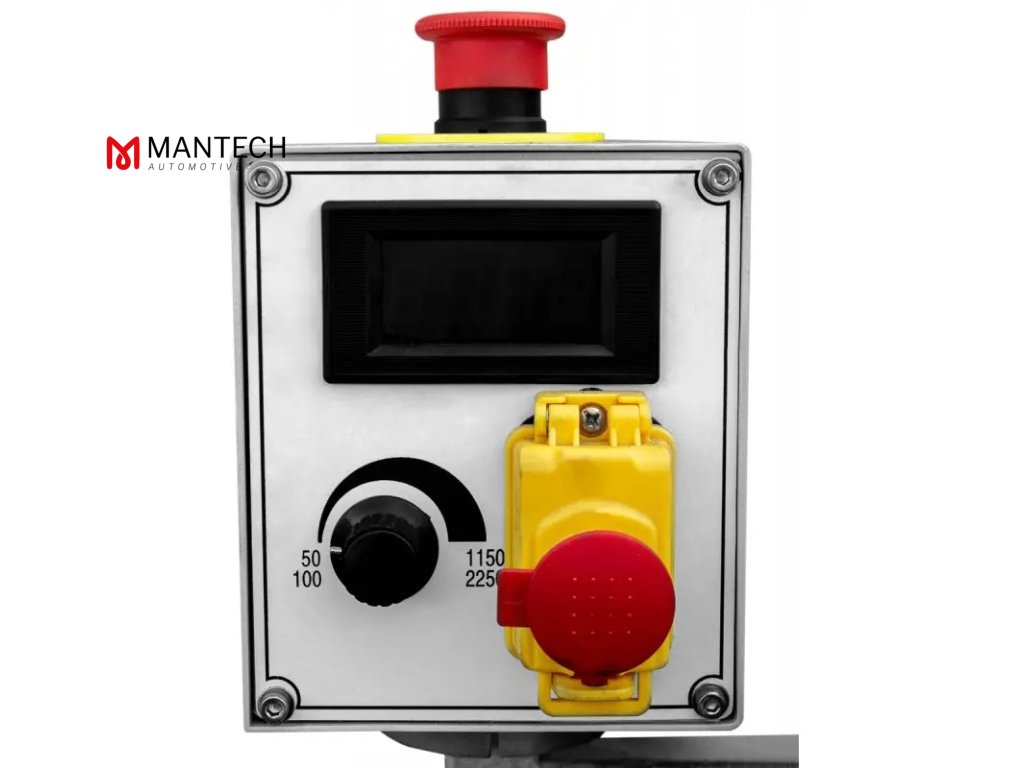

• Na ovládanie a rýchle nastavenie otáčok slúži LCD

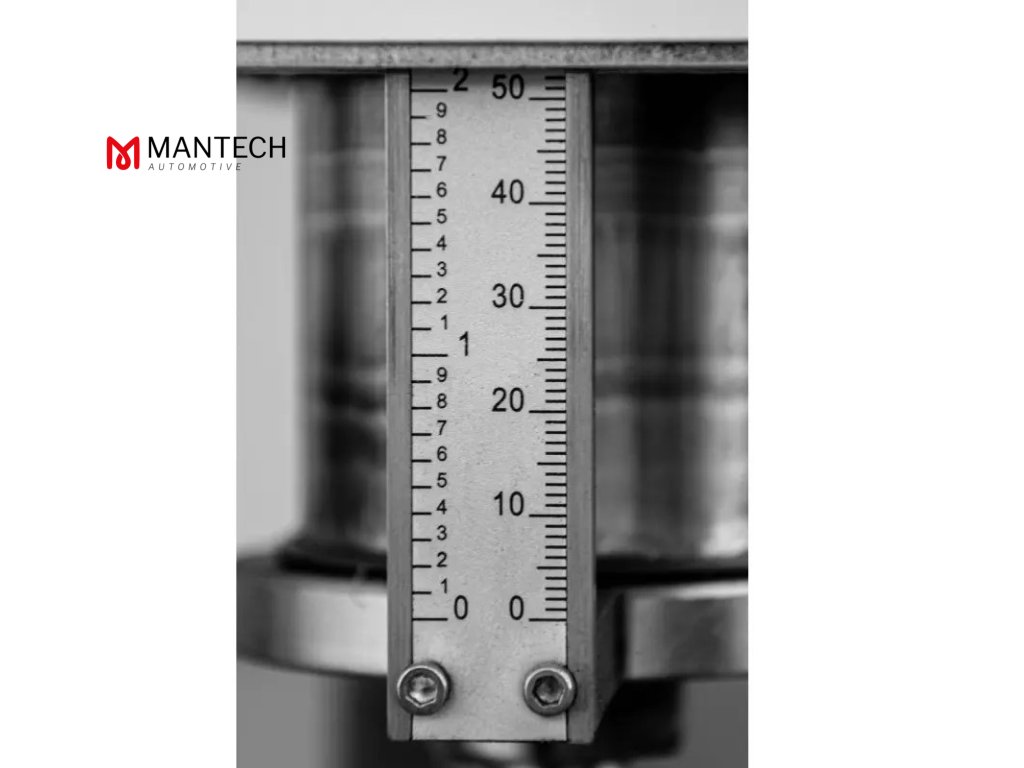

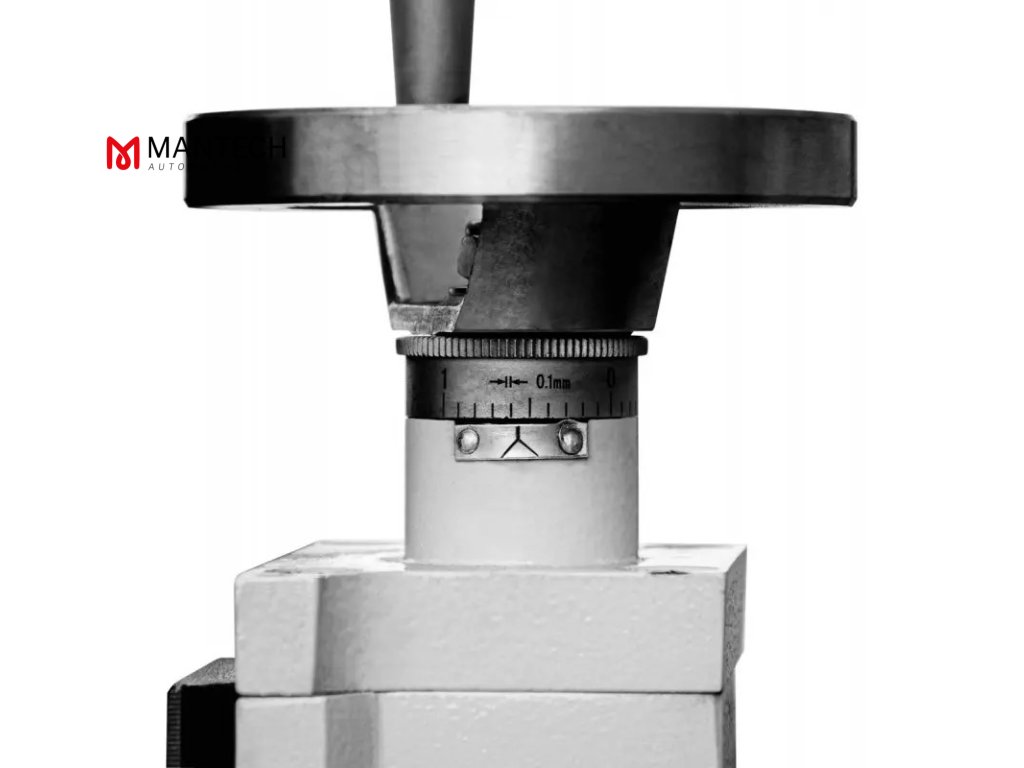

• Panel indikácie polohy nástroja - zobrazuje a zaznamenáva zdvih pinoly s presnosťou na stotiny milimetra. To vám umožní nastaviť presné rozmery hĺbky pre vŕtanie a frézovanie a eliminovať odpad
• Uhol vretena ± 90° umožňuje vŕtanie otvorov a frézovanie pod určitým uhlom
• Pevný pohyb frézovacej hlavy pozdĺž rybinových vedení zaisťuje vysokú presnosť a kvalitu obrábania
• Pred začatím frézovania je potrebné demontovať stojan
Technické parametre
- Max. priemer vŕtania: 16 mm
- Kužeľ vretena pinoly: MK2
- Predĺženie vretena pinoly: 50 mm
- Naklonenie hlavy: -90° - +90°
- Vzdialenosť hrotu vretena od stĺpika: 170 mm

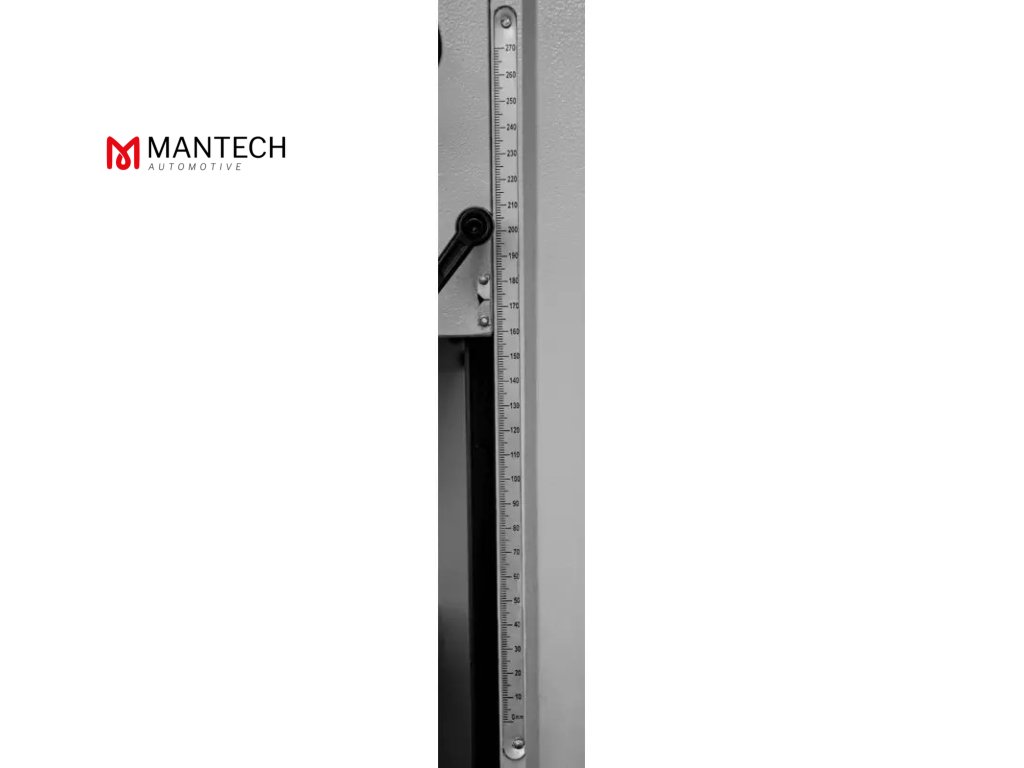

- Vzdialenosť hrotu vretena od stola: 43 - 250 mm
- Rozsah otáčok vretena: 50 - 2250 ot./min
- Rozmer a počet T-drážok: 8 mm/2
- Výkon motora / napájacie napätie: 0,6 kW / 230V
- Rozmery DxŠxV: 1350 x 580 x 1630 mm
- Hmotnosť: 230 kg
Vybavenie:
- Sada sústružníckych nožov 12 x 12 (11 ks s spájkovanou doskou)
- Otočný stred MK2
- Základňa stroja
3-čeľusťové skľučovadlo sústruhu 125 mm
- Ľavá a pravá čeľusť
- Pevná stopka: MK4
- Pevná stopka: MK2

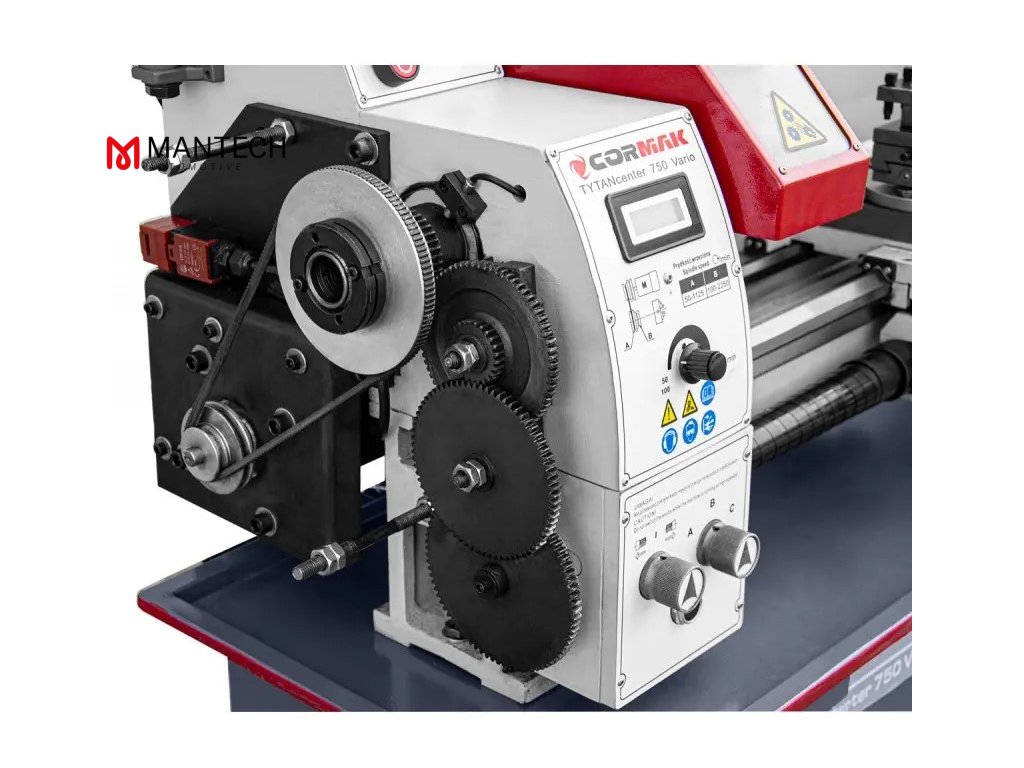

- Preraďovacie kolesá
- Uchytenie vrtáka MK2/B16
- Skľučovadlo B16
- Maznica
- Kľúč k držiaku a stĺpiku
- Sada prevádzkových nástrojov
- Bezpečnostné kryty spĺňajúce normy CE
- Vyhlásenie o zhode CE
