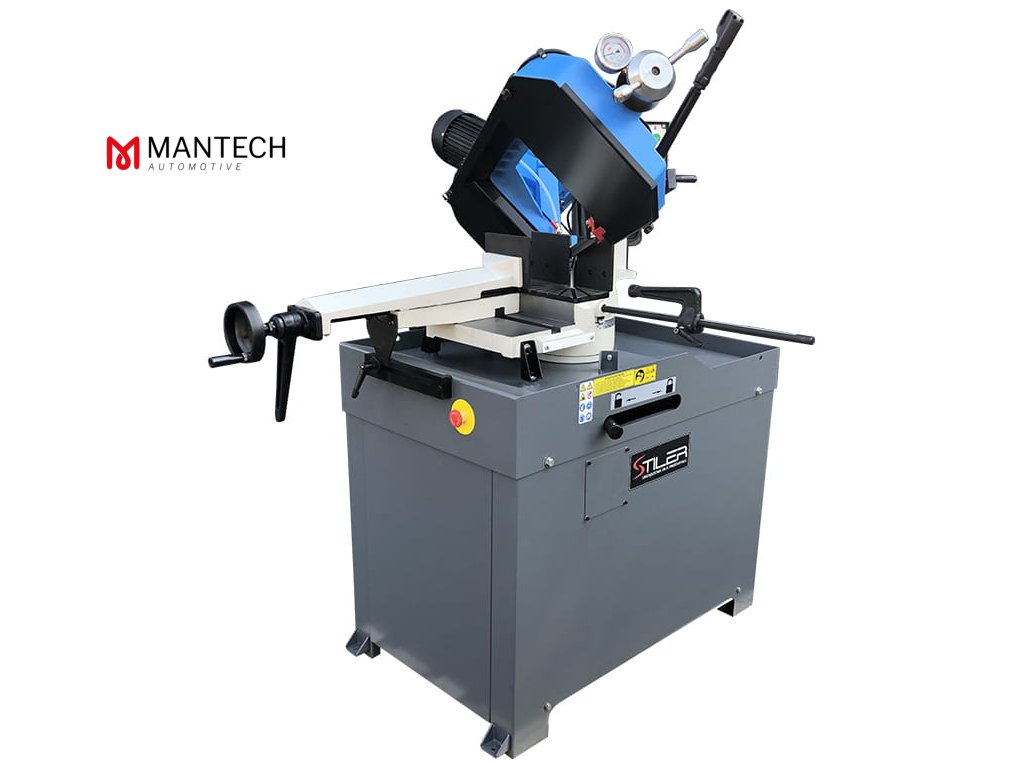

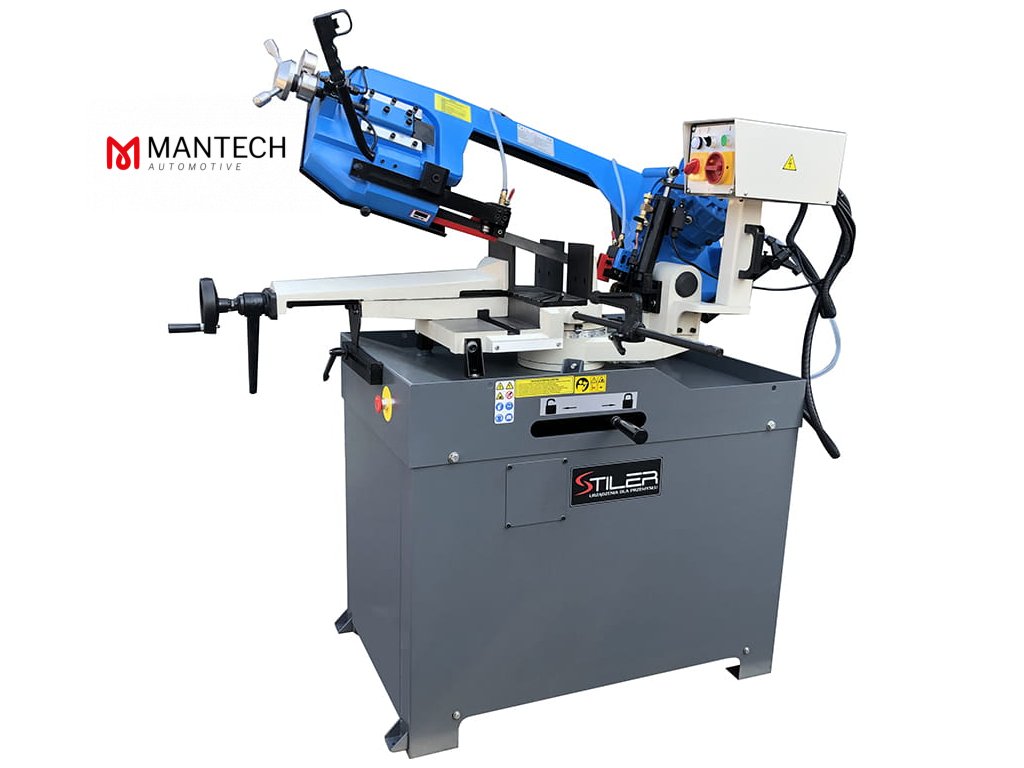

Pásová píla STILER G5025

Podrobný popis

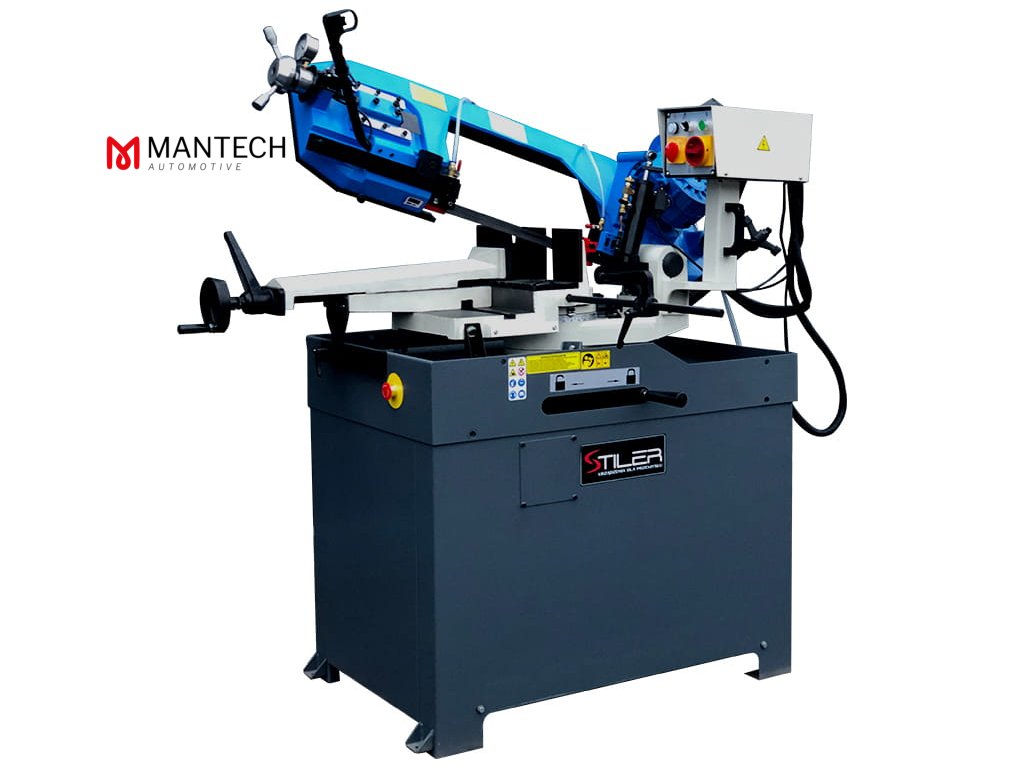

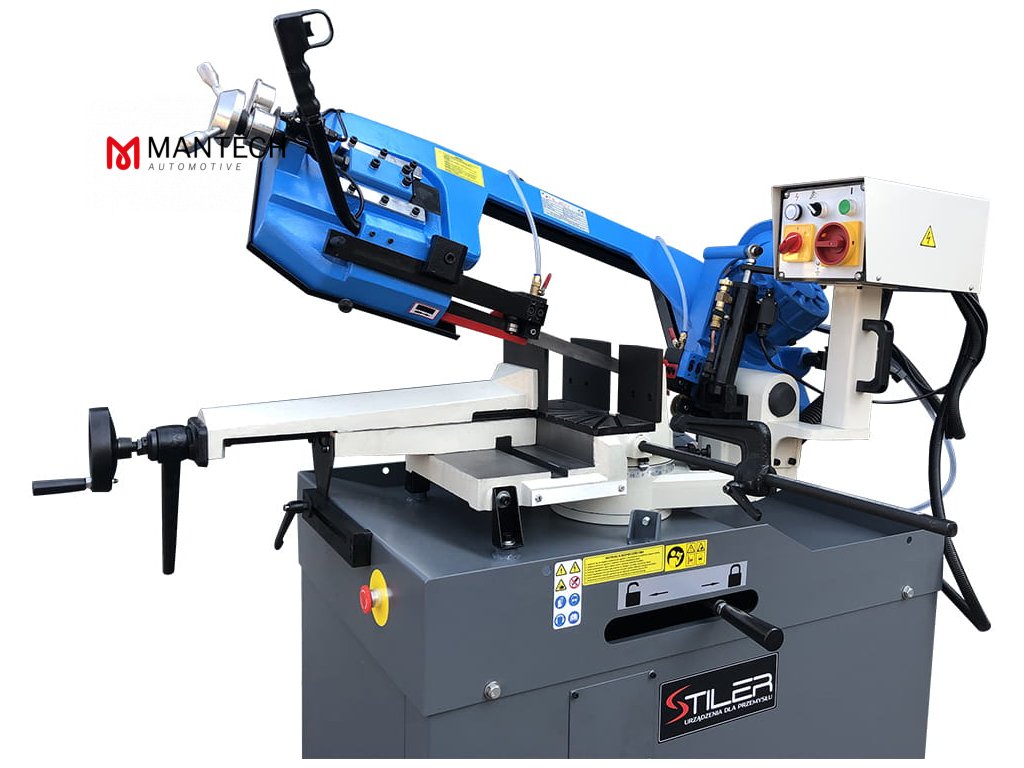

 Originálna pásová píla STILER G 5025

✅ Bežne používané v zámočníckych, výrobných a remeselných dielňach.

✅ Nový model využíva výkonnejší trojfázový motor vybavený dodatočnými ochranami, bezúdržbový hydraulický valec novej generácie, kvapalinové chladenie v uzavretom systéme s veľkou drenážnou nádržou.

✅ Okrem toho sú vodidlá vybavené spekanými karbidmi, čo sa premieta do vyššej presnosti pri sériových rezoch.

✅ Hlavnými výhodami stroja sú: otočné rameno od - 45º do 60º (otočné v oboch smeroch), hydraulický valec novej generácie, silnejší 1,5 kW motor, efektívnejší chladiaci systém.

Technické dáta

• Ø max.: 250 mm
• V x Š max.: 310 x 210 mm
• Veľkosť rezného pásu: 2715 x 27 x 0,9 mm
• Napájanie: 3 fázové 400V 1,5 kW
• Reg. pokles ramena: Hydraulický valec
• Lineárna rýchlosť pásu: 36 / 72 m/min
• Rýchlosť rezania: plynule 0-50 m/min
• Otočné rameno vpravo: do 60º
• Otočné rameno doľava: až 45º
• Rozmery: 1055x745x1850mm
• Výška základne zveráku: 765 mm
• Hmotnosť: 350 kg


V zostave:

• Kompletný stroj
• Rezacia páska
• Koncentrát chladiacej kvapaliny
• Používateľská príručka
• Certifikát CE

Rozsah rezu:

0° uhol:
♦ Rúrka - ø250 mm
♦ Profil - 310 x 210 mm
♦ Štvorec - 240 x 240 mm

45° uhol vpravo:
♦ Rúrka - ø200 mm
♦ Profil - 200 x 140 mm
♦ Štvorec - 180 x 180 mm

Uhol 60° vpravo:
♦ Rúrka - ø120 mm
♦ Profil - 120 x 95 mm
♦ Štvorec - 100 x 100 mm

45° uhol vľavo:
♦ Rúrka - ø150 mm
♦ Profil - 170 x 90 mm
♦ Štvorec - 150 x 150 mm

Špecifikácia:

✅ Pásová píla typu STILER G5025 umožňuje rezanie v rovine kolmej na os rezaného materiálu alebo pod ľubovoľným uhlom v rozsahu od -45 do +60 stupňov. Odrezaný kus môže byť podávaný ručne alebo cez akékoľvek podávacie zariadenie.

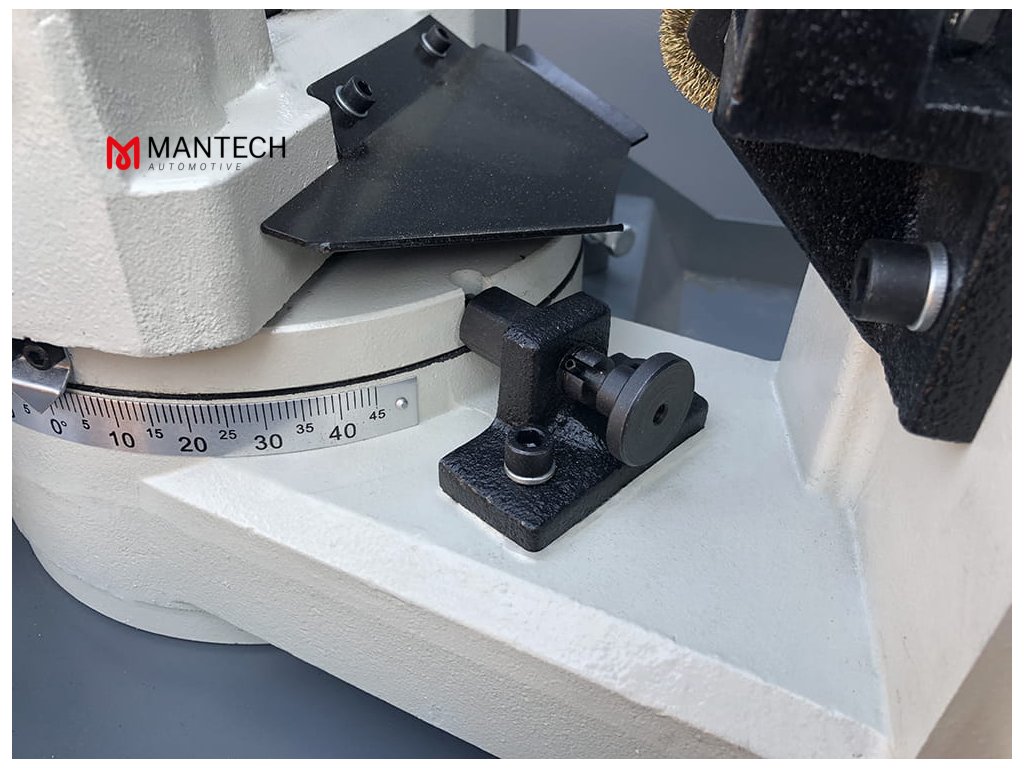

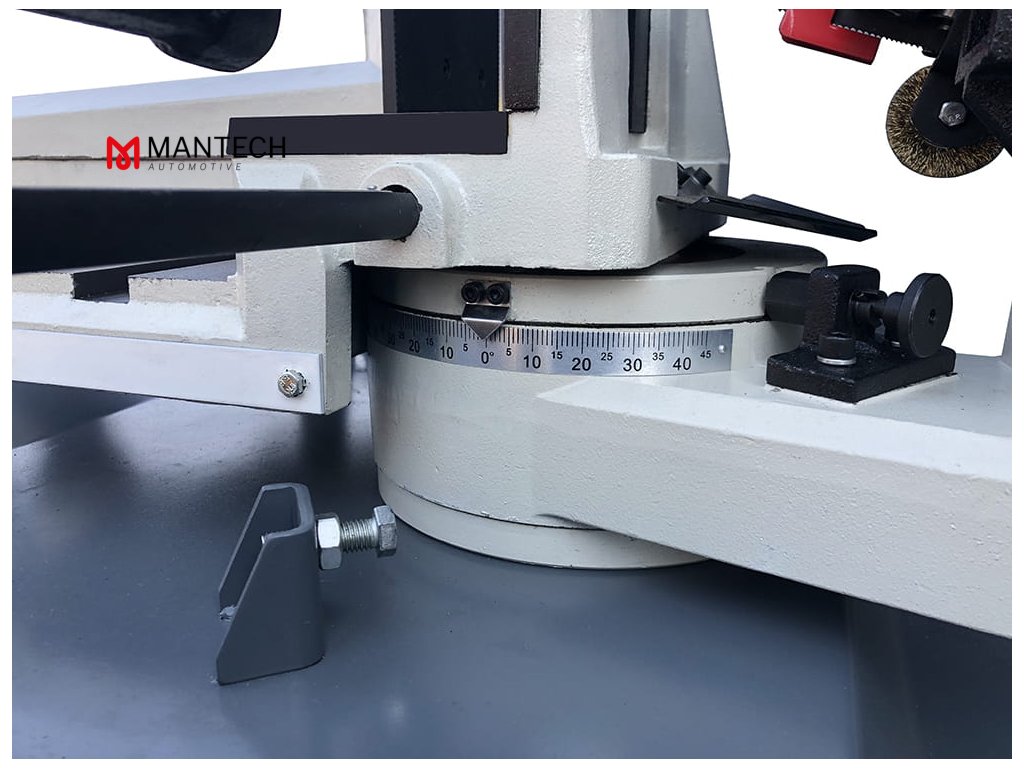

✅ Telo je vybavené pohodlným obmedzovačom uhla rezu, vďaka ktorému môžeme trvalo nastaviť uhol 0 a 45 stupňov.
✅ Obsluha spustí stroj stlačením štartovacieho tlačidla a nastaví rýchlosť rezania. Po dokončení rezu sa stroj automaticky zastaví a operátor manuálne zdvihne rameno do východiskovej polohy. Tento model je vhodný pre kusovú a malosériovú výrobu a vďaka svojej robustnej konštrukcii dokáže rezať širokú škálu materiálov vrátane nerezovej ocele, nástrojovej ocele, plných materiálov a profilov. Zariadenie umožňuje uhlové rezanie materiálu otáčaním ramena doľava a doprava.
✅ Posuv pri rezaní je gravitačný na princípe prúdenia oleja v dvojkomorovom hydraulickom valci. Primeraná rýchlosť klesania ramena je dosiahnutá vďaka ventilu regulujúcemu prietok oleja medzi komorami.

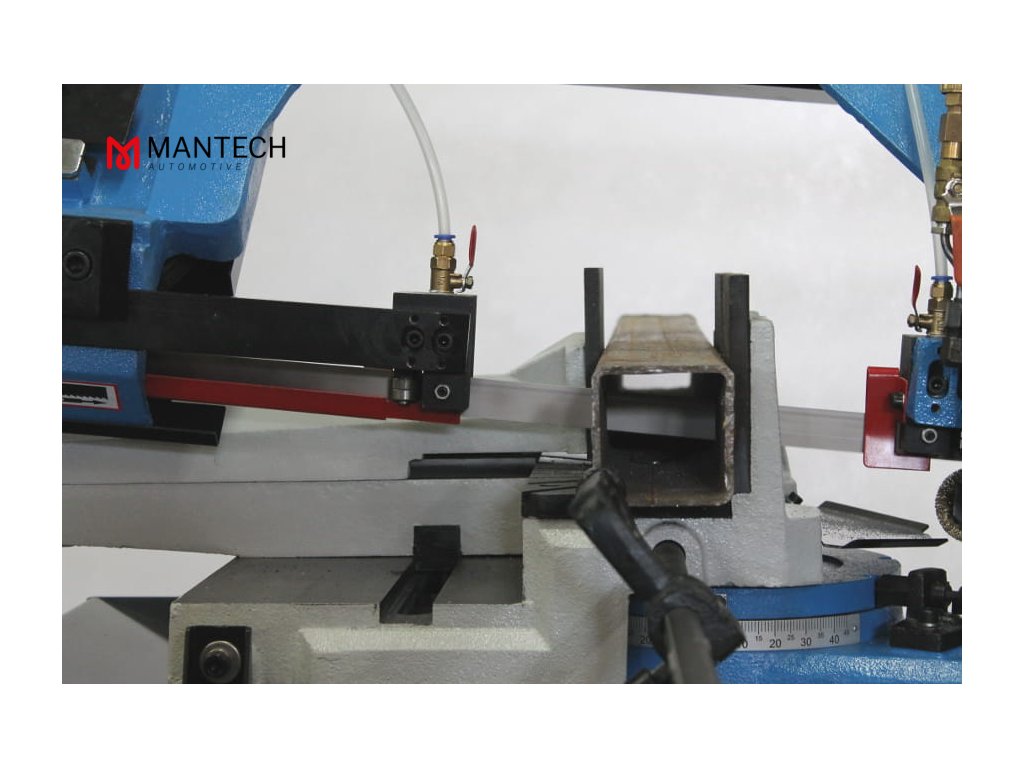

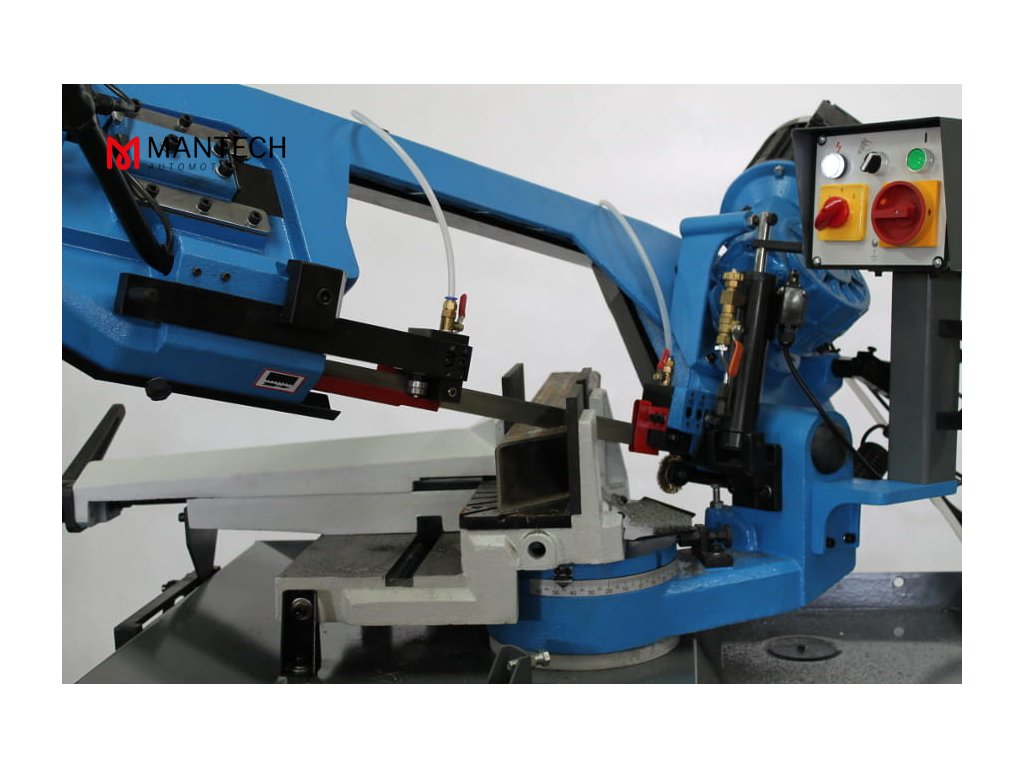

✅ Vodidlá pílového kotúča sú vybavené tvrdokovovými platňami - spekané karbidy a systémom valivých ložísk. Za presnosť a priamosť rezu sú zodpovedné práve KARBIDOVÉ VODIČE.
✅ Masívna, stabilná a prepracovaná konštrukcia a rameno z rovnomernej liatiny poskytujú stroju veľmi vysokú tuhosť a stabilitu pri rezaní, čo zaisťuje presnosť rezu a dlhú bezproblémovú prevádzku. Konštrukcia a použitie 27 mm širokého rezacieho pásu umožňuje plne vykonávať viacsériové rezy ako profilov, tak aj úplných detailov.
✅ Rýchlosť rezania je regulovaná hydraulickým valcom.
✅ Stroj je vybavený ťažnou pružinou a rýchlym prítlakom zveráku.
✅ Sada obsahuje valček podávajúci rezný materiál a doraz dĺžky rezaného materiálu.
✅ Rýchlosť posuvu sa reguluje na ovládacom paneli frézy. Na výber sú dve rýchlosti rezného pásu: 36 a 72 m/min.
✅ V spodnej polohe ramena (po rezaní materiálu) sa automaticky vypne pohon rezacieho pásu a chladiaci systém.
✅ Bezpečnosť zaisťujú ochranné kryty rezacieho pásu a mikrospínače, ktoré zastavia motor po ukončení rezacieho cyklu alebo otvorení niektorého z krytov, doplnková ochrana spočíva v automatickom vypnutí rezača v prípade pretrhnutia rezacieho pásu.
✅ Motor je vybavený tepelnými poistkami novej generácie.
✅ Základňa je postavená ako pevná karoséria zvarená z oceľových plechov. Vo vnútri je samostatná nádrž na chladiacu kvapalinu s elektrickým čerpadlom a veľká odtoková vaňa.
✅ Vrchná časť základne má tvar vaňe na odvádzanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu.
✅ Pohon z motora na remenicu poháňajúcu remeň sa prenáša pomocou bezúdržbového závitovkového prevodu.
✅ Stroj je vybavený nádržou chladiacej kvapaliny s elektrickým čerpadlom

 ✅ Nový výkonnejší 1,5kW, 400V trojfázový motor a prevodovka zabezpečujú vysoký výkon  stroja a jeho bezproblémovú prevádzku a chod. Vďaka použitému prevodu možno rýchlosť pásu jednoducho meniť na ovládacom paneli.

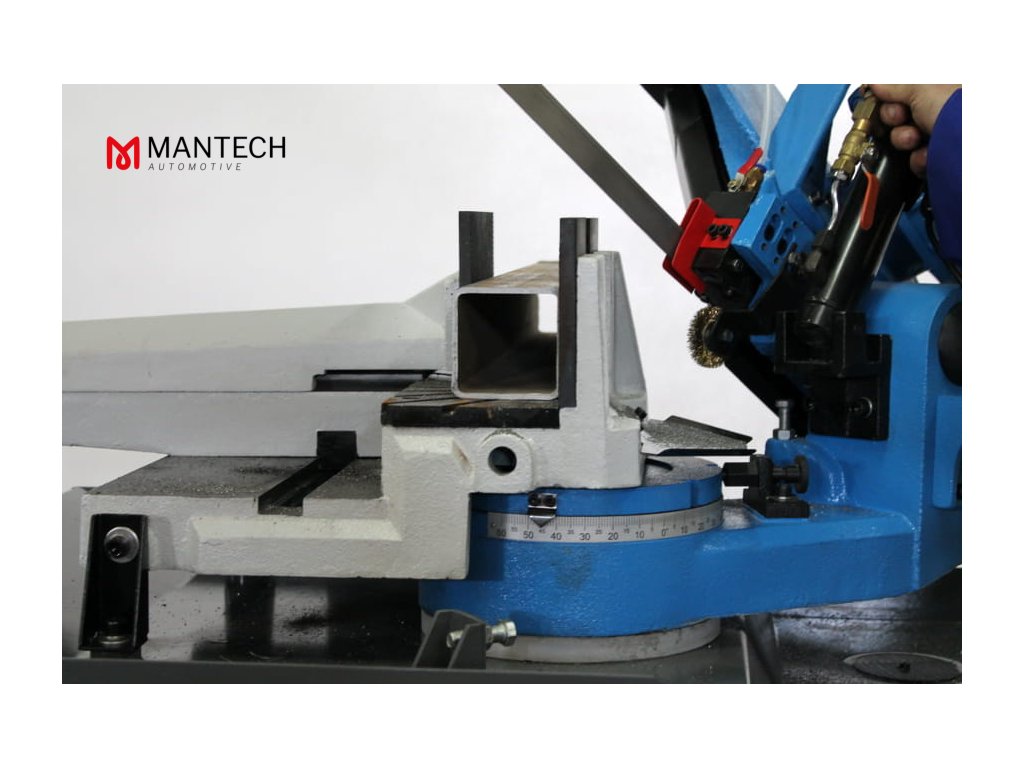

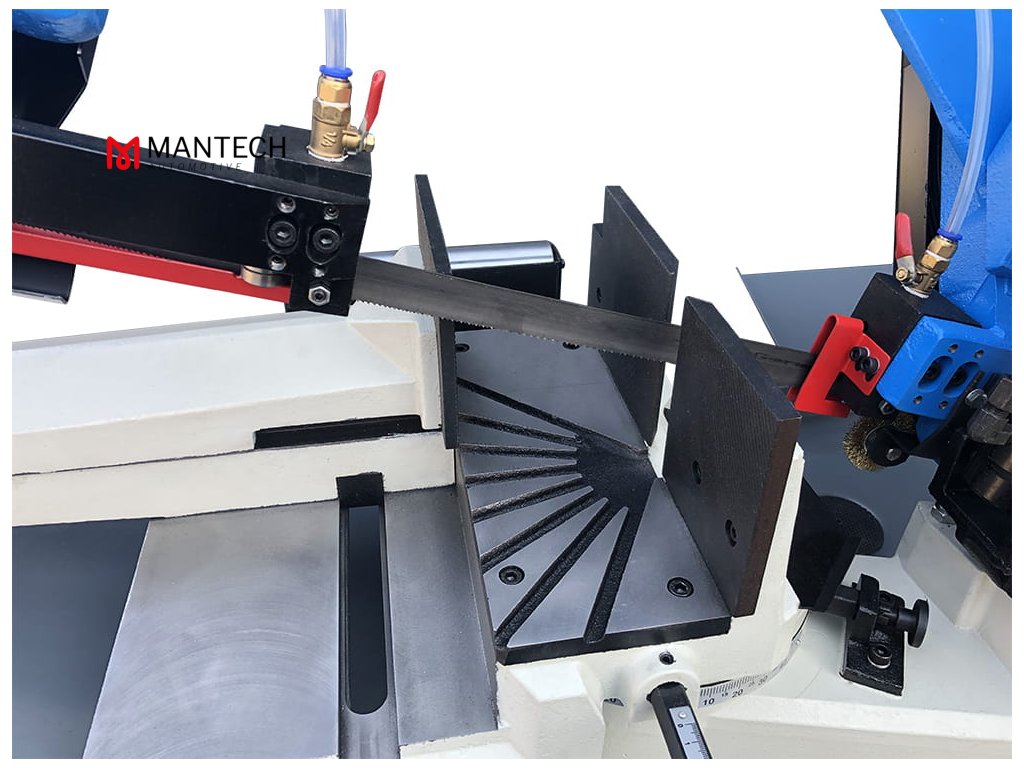

✅ Stroj je vybavený ťažnou pružinou a rýchlym prítlakom zveráku. Zverák je pohyblivý, vďaka čomu máme možnosť uhlového rezu v opačnom smere až do 45 stupňov.

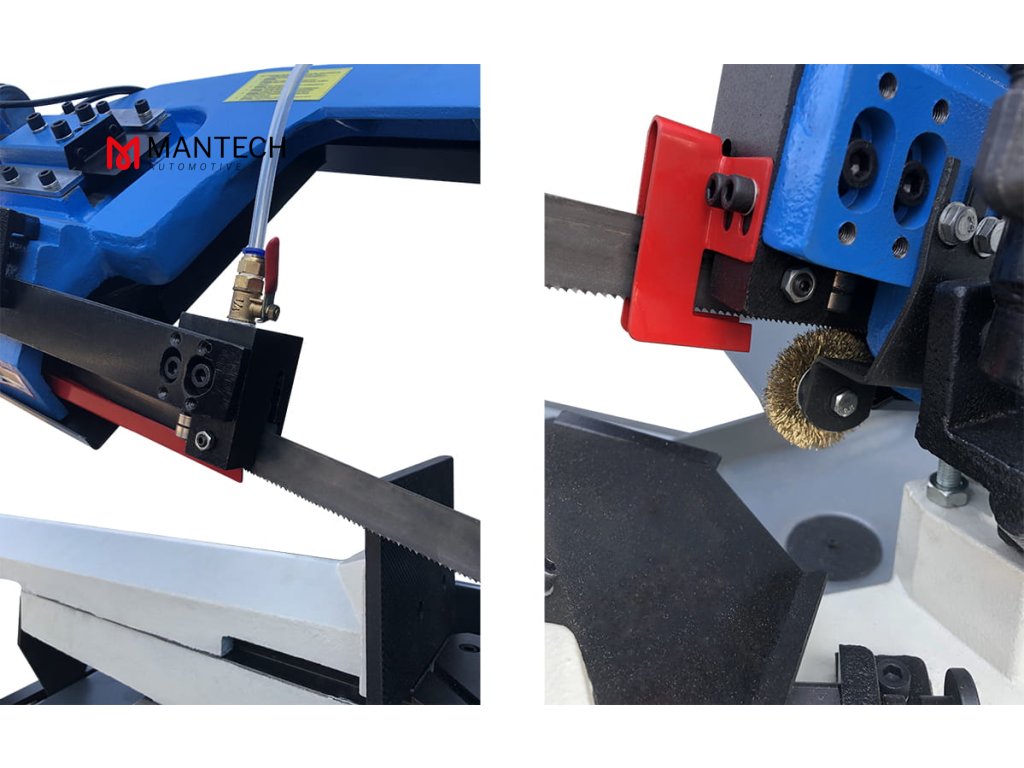

✅ Ložiskové vodidlá zaisťujú spoľahlivé a rovnomerné vedenie pásky v rezanom materiáli. Okrem toho sú vedľa ložísk osadené spekané karbidy, ktoré zlepšujú presnosť pri sériových rezoch. Veľkým plusom je chladenie rezacieho pásu umiestneného priamo na vodítku.

✅ Sada obsahuje nárazník na dĺžku rezaného materiálu so  stupnicou.

 ✅ Hydraulický valec s plynulým nastavením sklonu ramena uľahčuje presnejšie nastavenie otáčok podľa spracovávaného materiálu.

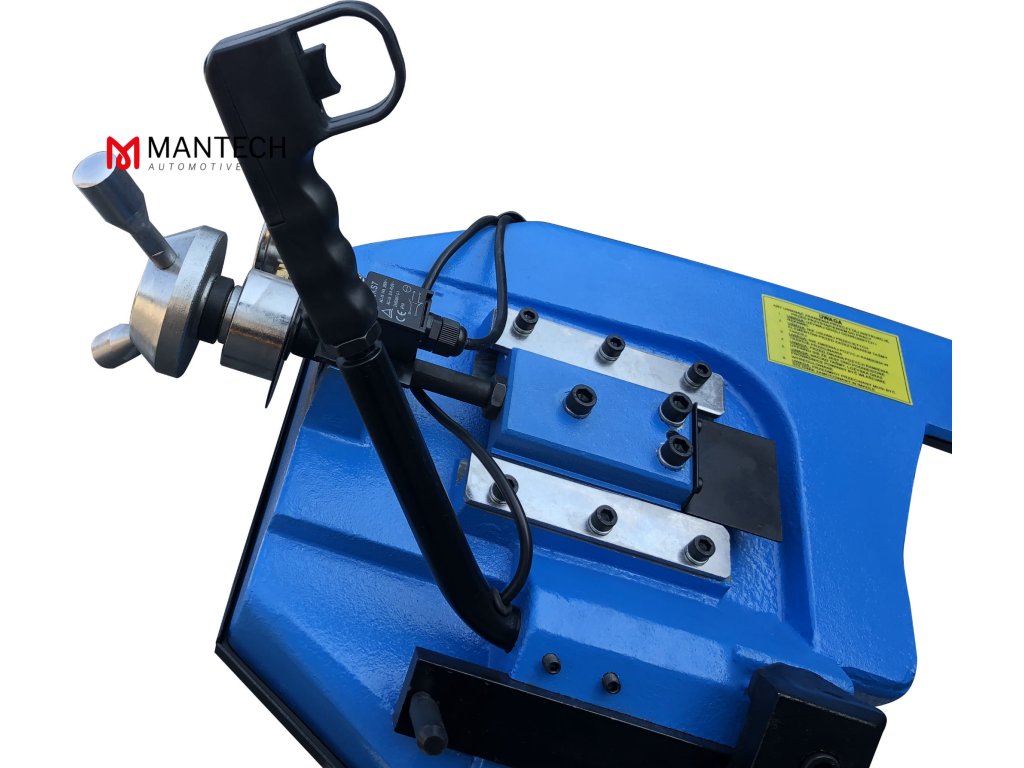

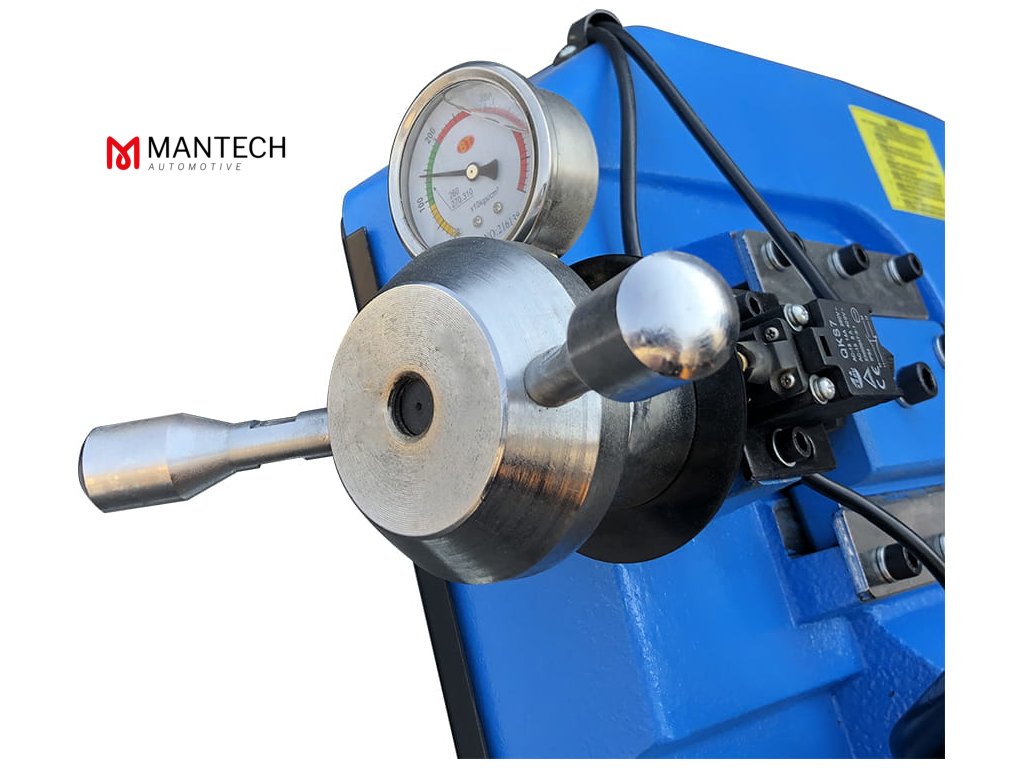

✅ Okrem toho má stroj tenzometer na meranie napätia pílového kotúča. Ručný spínač nám umožňuje manuálne robiť rezy používané pri neobvyklých prácach.
