Pásová píla STILER BS 550G

Podrobný popis

Bežne používané v zámočníckych, výrobných a remeselných dielňach.

Nový model využíva výkonnejší trojfázový motor s dodatočnou ochranou, bezúdržbový hydraulický pohon novej generácie a kvapalinové chladenie v uzavretom systéme s veľkou odtokovou miskou.

Presnosť a solídne spracovanie ho stavia na popredné miesto medzi pásovými pílami so schopnosťou rezať v akomkoľvek uhle  až do 60º .

Okrem toho sú vodidlá vybavené spekanými karbidmi, čo sa premieta do vyššej presnosti pri sériových rezoch.

Hlavnými výhodami stroja sú: otočné rameno až o 60º , hydraulický pohon novej generácie , výkonnejší motor 2,8 kW 400 V a efektívnejší chladiaci systém .

Stroj je vybavený posuvným zverákom s rýchloupínaním, vďaka čomu je výmena detailu rezu skutočne efektívna.

Guličkové ložiská zaisťujú bezpečné a rovnomerné vedenie pásky v rezanom materiáli. Dodatočne sú na ložiskách namontované spekané karbidy , ktoré zlepšujú presnosť sériových rezov. Veľkou výhodou je chladenie rezacieho pásu umiestnené priamo na vedení.

Hydraulický valec s plynulým nastavením sklonu ramena uľahčuje presnejšie nastavenie rýchlosti podľa rámovaného materiálu.

Stroj je vybavený výkonným chladiacim čerpadlom (CE) s veľkou nádržou a pohodlnou rukoväťou na napínanie pásky.

Rýchlosť pádu ramena sa dá jednoducho nastaviť na ovládacom paneli.

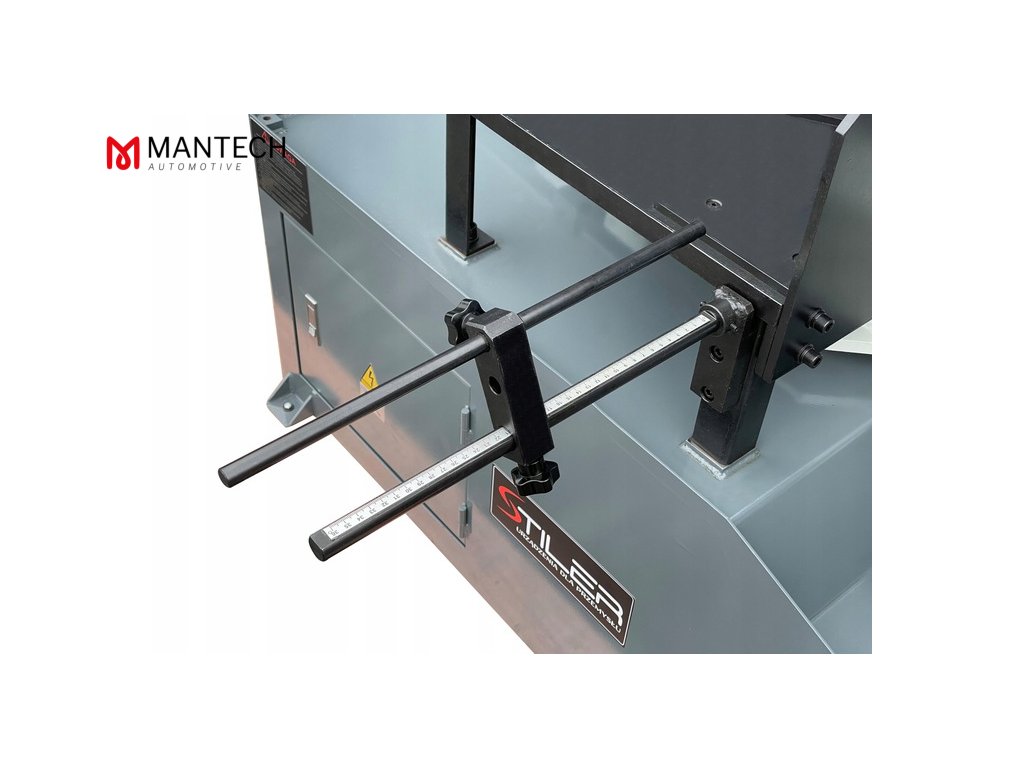

Sada obsahuje doraz na dĺžku rezaného materiálu a mierku.

špecifikácia:

• Masívna, stabilná a prepracovaná konštrukcia a rameno z masívnych zváraných oceľových plechov poskytujú stroju veľmi vysokú tuhosť a stabilitu pri rezaní, čo zaisťuje presnosť rezu a dlhú, bezporuchovú prevádzku. Štruktúra a použitie 34 mm širokého rezacieho pásu umožňuje  plné viacsériové rezanie profilov aj celých detailov.

• Vodiace lišty sú vybavené špeciálnymi karbidovými platňami a ložiskami. To má obrovský vplyv na vedenie pásu, jeho životnosť, priamosť, presnosť a kvalitu rezu.

• Rýchlosť rezania sa nastavuje pomocou hydraulického valca .

• Stroj je vybavený výkonným chladiacim čerpadlom (CE) s veľkou nádržou a pohodlnou rukoväťou na napínanie pásky.

• Rýchlosť posuvu sa reguluje na ovládacom paneli frézy. Môžeme si vybrať z dvoch rýchlostí rezného pásu: 35 a 74 m/min.

• V spodnej polohe ramena (po rezaní materiálu) sa  automaticky vypne pohon rezacieho pásu a chladiaci systém.

• Bezpečnosť zaisťujú kryty rezacieho pásu a mikrospínače, ktoré zastavia motor po ukončení rezacieho cyklu alebo otvorení niektorého krytu Dodatočná ochrana spočíva v automatickom vypnutí rezača v prípade pretrhnutia rezacieho pásu .

• Motor je vybavený  tepelnými poistkami novej generácie.

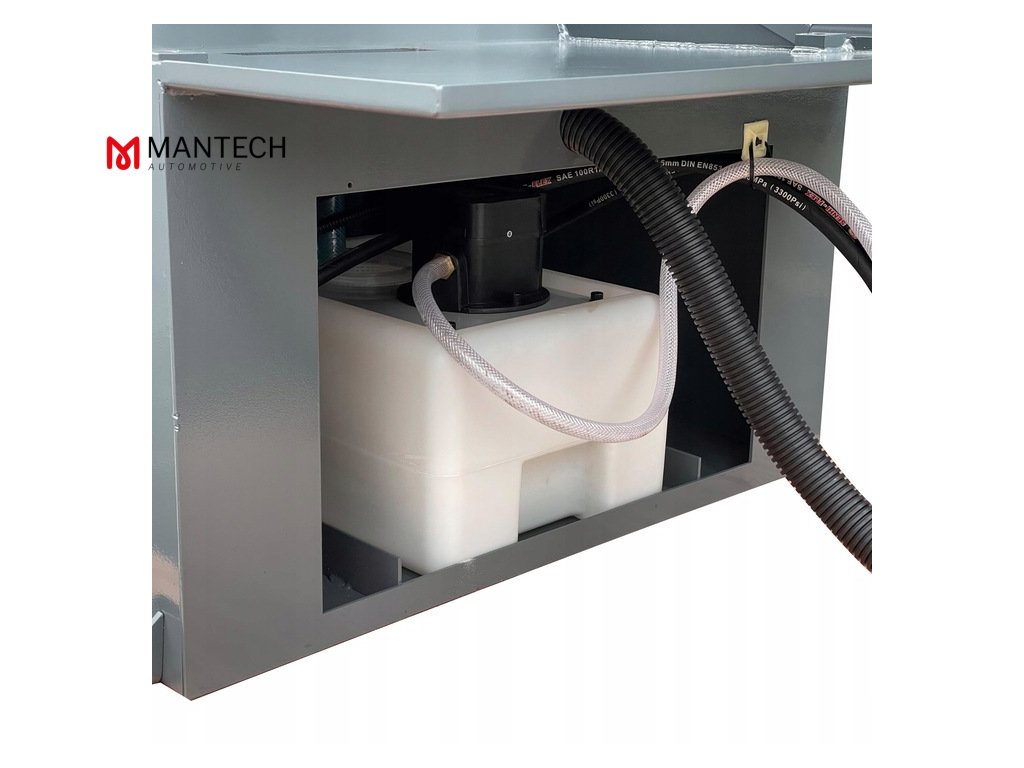

• Základňa je postavená ako pevná karoséria zvarená z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s  elektrickým čerpadlom a veľkou odtokovou miskou.

• Tvar hornej časti základne tvorí vaňu na odvádzanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu.

• K podnoži je pripevnený  STEEL stavebný pracovný stôl  s otočným ramenom a  ovládacím panelom na samostatnom podstavci  .

• V procese rezania je hlavným rezným pohybom pohyb rezacieho pásu a klesajúci posuv ramena.

• Rýchlosť zostupu ramena (rezná rýchlosť) je regulovaná  hydraulickým pohonom .

• Pohon z motora na hnacie koleso remeňa je prenášaný cez  bezúdržbový závitovkový prevod.
