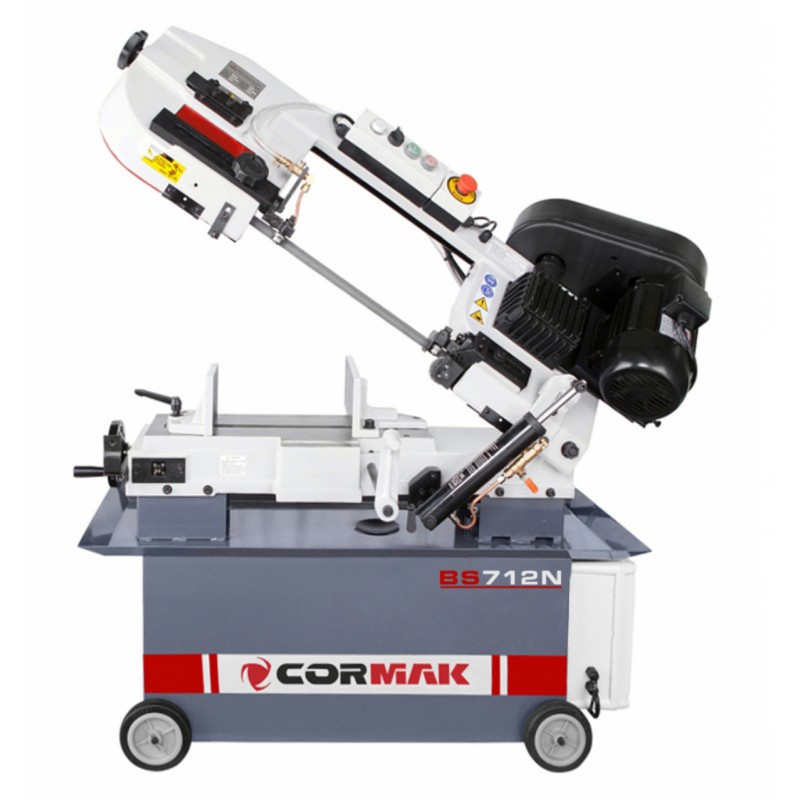

Pásová píla CORMAK BS 712 N

Podrobný popis

Vlastnosti produktu

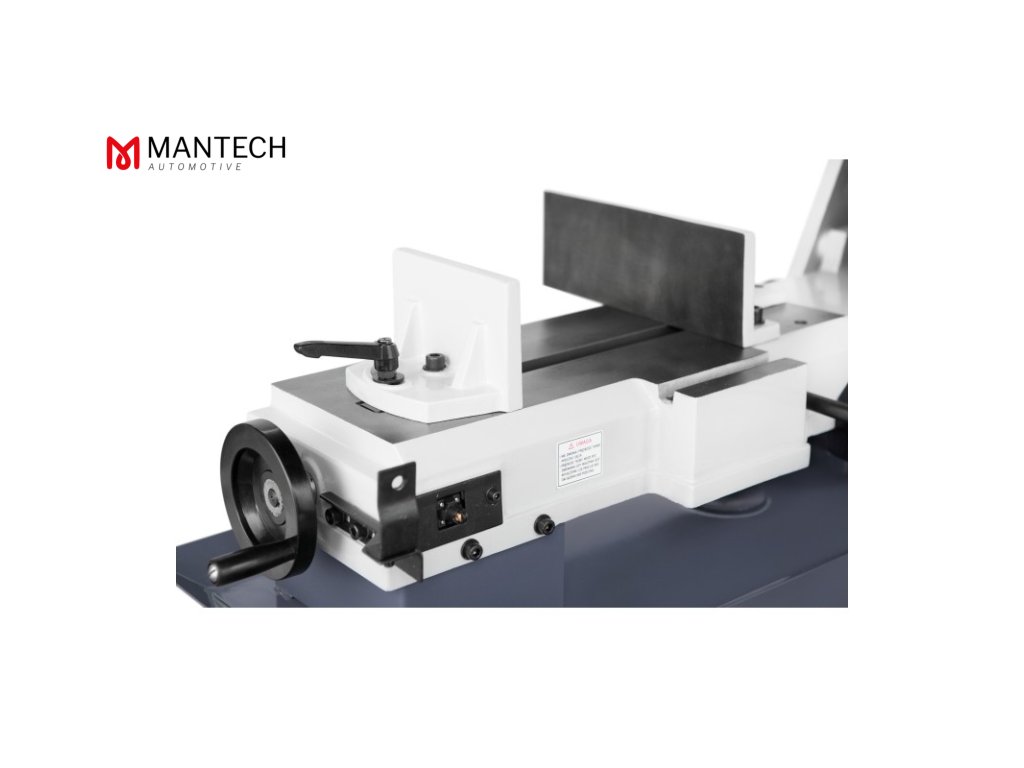

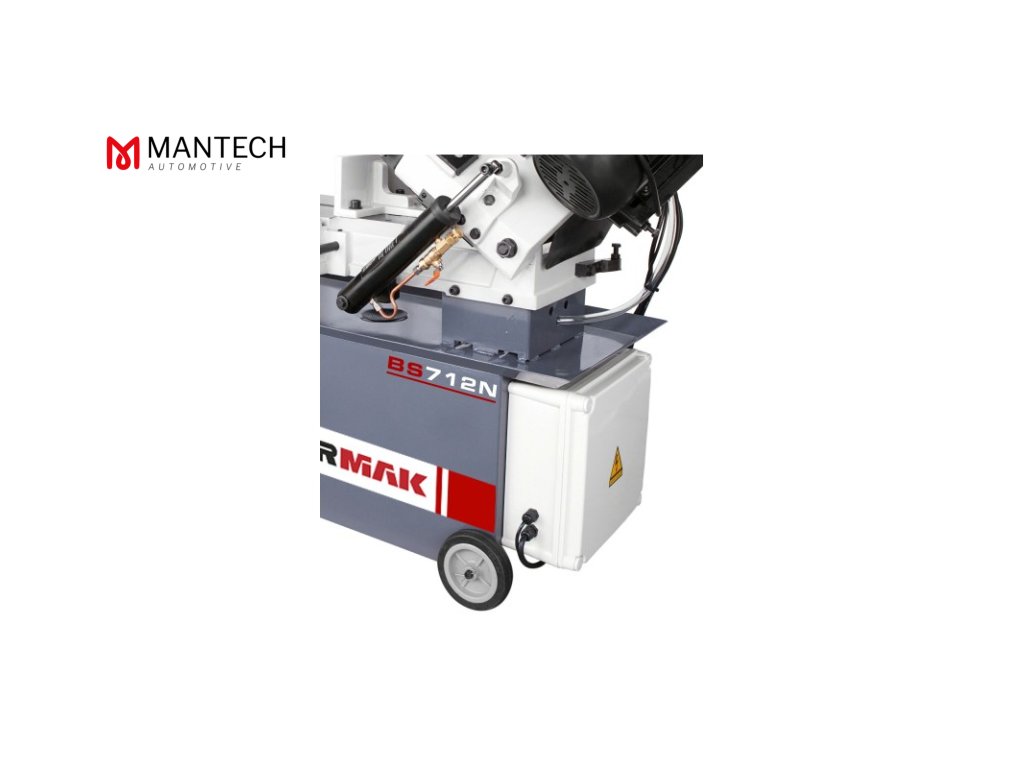

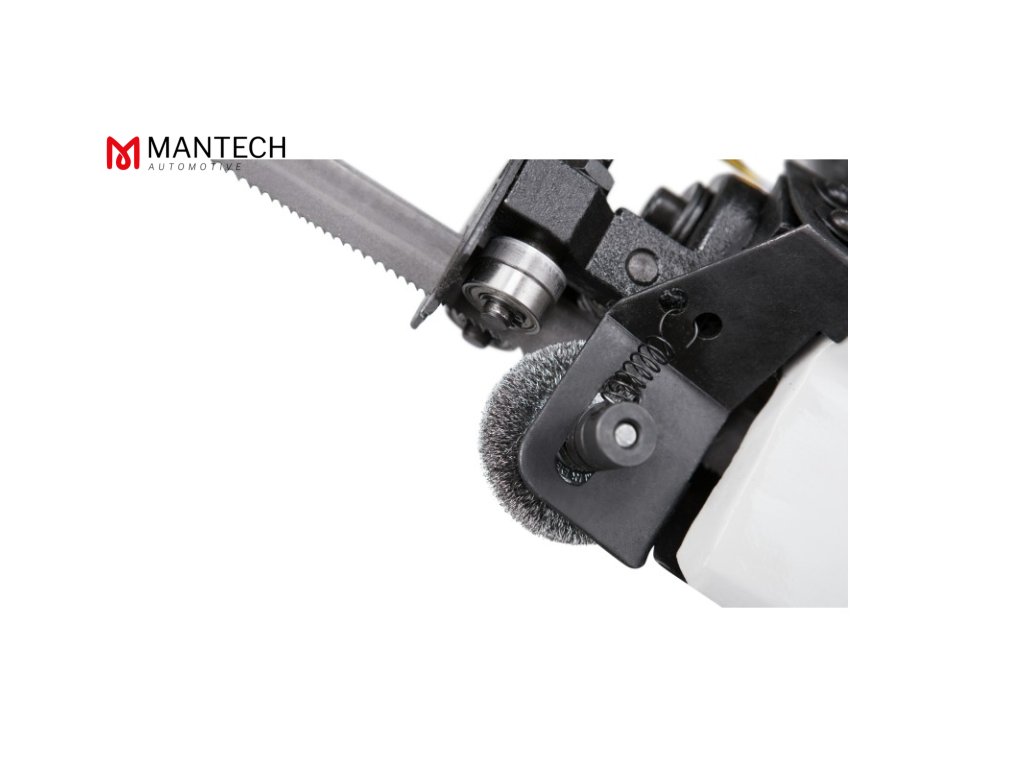

Rezaný prvok je možné podávať ručne alebo pomocou ľubovoľného podávacieho zariadenia. Posuv pri rezaní prebieha gravitačne na princípe prietoku oleja v dvojkomorovom hydraulickom valci. Požadovaná lineárna rýchlosť pásu sa dosiahne zmenou prevodového pomeru na remeniciach medzi závitovkovým prevodom a hnacím motorom. Vhodná rýchlosť poklesu ramena sa dosiahne vďaka ventilu regulujúcemu tok oleja medzi komorami. Rameno z profilovanej tvárnej liatiny zaisťuje počas prevádzky tuhosť a absorbuje všetky druhy vibrácií. Ovládací panel je umiestnený vedľa závitovkového prevodu. Systém pohonu strihacieho pásu pozostáva z dvoch liatinových kolies. Prvý sa nazýva navíjacie koleso (nastavenie sa vykonáva pomocou páky), druhým je hnacie koleso. Krútiaci moment sa zo závitovkového prevodu prenáša priamo na hnacie koleso, zatiaľ čo závitovkové koleso je poháňané elektromotorom. Vhodný uhol sklonu pásu je daný sadou ložiskových valčekov. Základom stroja je tuhý kváder vyrobený z oceľových plechov, vo vnútri ktorého je nádrž na chladiacu kvapalinu s čerpadlom chladiacej kvapaliny. Vďaka torznému zveráku môžeme materiál rezať v uhle 0-45 stupňov. V hornej časti základne stroja sa nachádza odtoková nádrž chladiacej kvapaliny a zásobník triesok vznikajúcich pri rezaní materiálu. Na vani je namontovaný liatinový pracovný stôl, na ktorom je zverák, ktorý drží materiál, a ku ktorému je pripevnené rameno frézy. V spodnej časti podstavca stroja sú otvory pre os kolesa. Bezpečnosť počas procesu rezania zaisťuje elektrická inštalácia, ktorá spĺňa všetky požiadavky CE. Stroj má koncový spínač, ktorý zastaví stroj po ukončení procesu rezania, núdzový vypínač, tzv. bezpečnostná huba, séria mikrospínačov, ktoré vypínajú stroj, napríklad keď otvoríme kryt prevodu pásu alebo kryt strihacieho pásu. Náš model stroja je navyše na rozdiel od konkurencie vybavený drôtenou kefou, ktorá čistí pílový list od triesok - tým sa zabráni upchatiu listu a umožňuje efektívnejšie rezanie.

Technické dáta

Veľkosť strihacieho pásu [mm] 2360 x 20 x 0,9
Napnutie pásu mechanické (manuálne)
Rýchlosti pásu [m / min] 22, 34, 36, 72
Rýchlosť posuvu [m / min] 0-50 (nekonečne variabilný posuv)
Plynulé nastavenie poklesu ramena - hydraulický valec
Výška podstavca zveráka [mm] 600
Napájanie 230 V / 400V
Výkon hlavného motora [kW] S1 100%: 0,75; S6 40%: 1,1 kW
Hmotnosť [kg] 227
Rozmery stroja 1200x400x1000 mm
Záruka [mesiace] 12/24

Rez
0°	180 mm	300 x 180 mm	180 x 180 mm
45°	130 mm	120 x 125 mm	125 x 125 mm
