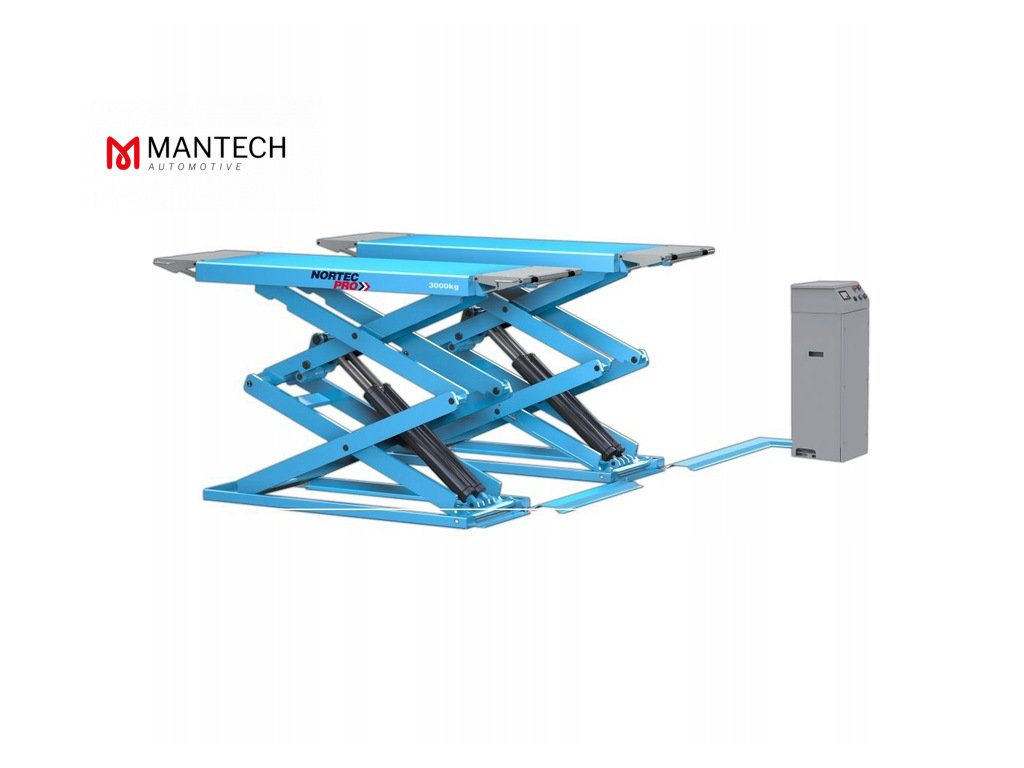

Nožnicový zdvihák 3000kg NORTEC PN3000A

Podrobný popis

NORTEC PRO 3T podprahový nožnicový zdvihák, 1900 mm PN3000A

Technické data:

• Nosnosť: 3 000 kg
• Napájanie: 230V
• Výkon motora: 2,6 kW
• Výška zdvihu: 1900 mm
• Výška v zloženom stave: 112 mm
• Dĺžka plošiny: 1570-2000 mm
• Šírka plošiny: 595 mm
• Čas zvíhania: 50 sekund
• Hladina hluku: < 70 dB
• Prevádzková teplota:  -10 - 40 °C
• Hmotnosť: 830 kg

Charakteristika:

• Elektrohydraulický zdvih so 4 valcami
• Kompaktná nožnicová konštrukcia
• Instalácia na podlahu (výška 112 mm)

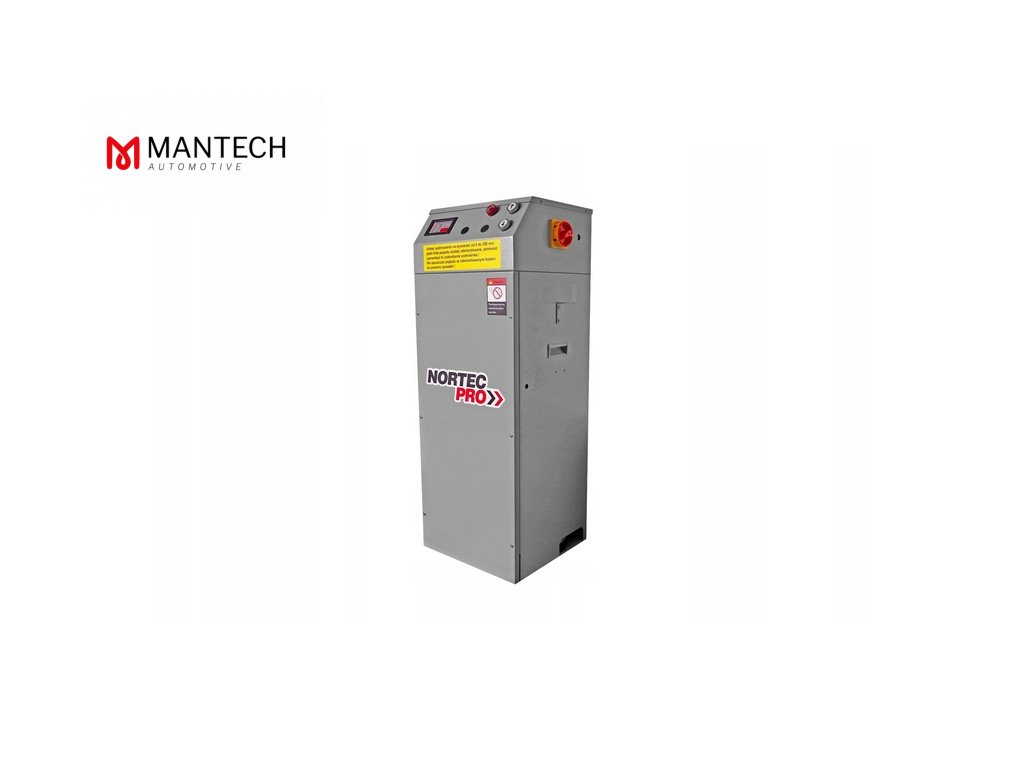

• Ovládanie zdviháka chránené napätím 24V z externej ovládacej skrinky
• Hydraulická bezpečnostné zariadenia v prípade náhleho úniku oleja alebo preťaženia
• Senzory pre extrémnu a bezpečnú polohu plošín
• Zvukový signál fázy zostupu

Požiadavky na inštaláciu:

• Pevnosť betónu: 2,1 kg/mm2 alebo B25
• Hrúbka podlahy pod zdvihákom:  min. 150 mm
• Odporúčané rozmery podlahy:  min. 2500×2500 mm
• Prípustná nerovnosť podlahy:  +/- 5 mm
• Stavba podlahy:  3 týždne pred montážou
• Montážne kotvy: priemer ø16, dĺžka 120mm, 16 ks
• Hydraulický olej: HL32, 18,0 l
• Napájanie: kábel 5×2,5 mm2 vedený na miesto inštalácie
• Pneumatické napájanie: suchý a naolejovaný vzduch, min.6 bar (10 bar)
• Prúdová ochrana: min 6 A s 3-fázovým napájaním 400V/50Hz
• Inštalácia je povolená iba v interiéri
