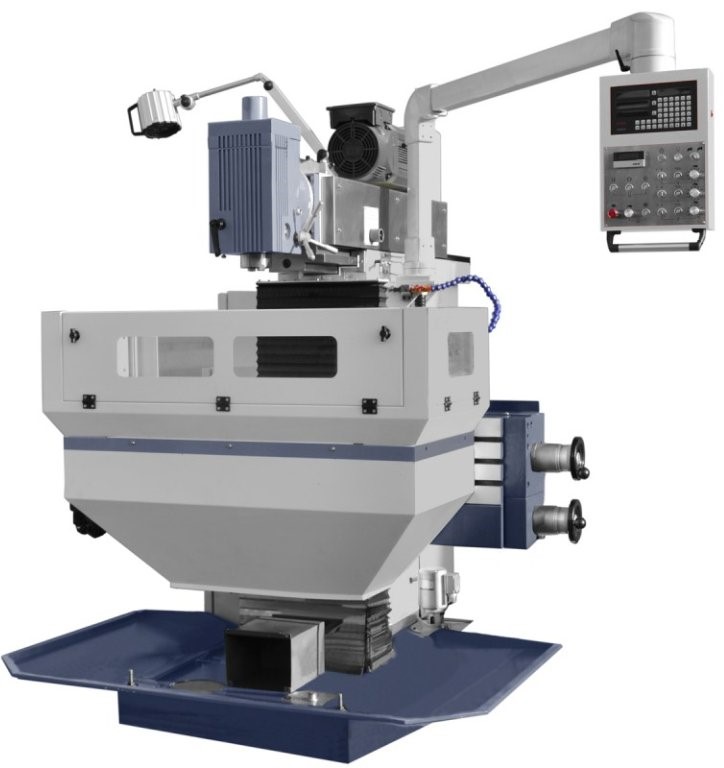

Nástrojová frézka CORMAK XL8145

Podrobný popis

Popis stroja

S príslušnou sadou nástrojov môže fréza okrem iného vykonávať:

• sekanie drážok,

• vŕtanie, prehlbovanie,

• vyvrtávanie pomocou vyvrtávacích hláv,

• závitové otvory v rôznych rovinách,

• prerezávanie zubov,

• obrábanie,

• frézovanie,

• brúsne otvory

Technické dáta

Rozmery vodorovného pracovného stola (D x Š) - 850 mm x 450 mm
Počet T-drážok na vodorovnom pracovnom stole - 7
Šírka T-drážky vodorovného pracovného stola - 14 mm
Vzdialenosť T-drážok vodorovného pracovného stola - 63 mm
Rozmery vertikálneho pracovného stola (D x Š) - 1190 x 250 mm
Počet T-drážok vertikálneho pracovného stola - 3
Šírka T-drážky vertikálneho pracovného stola je 14 mm
Vzdialenosť T-drážok vertikálneho pracovného stola - 63 mm
Pohyb osi X - 600 mm
Pohyb osi Y - 450 mm
Pohyb osi Z - 450 mm
Zúženie vretena - ISO40
Otáčky vretena 40 - 2 000 ot./min
Posuv v osi X (plynulý) 10 - 1 000 mm / min
Posuv v osi Y (plynulý) 10 - 1 000 mm / min
Posuv osi Z (plynulý) 10 - 1 000 mm / min
Rýchlosť rýchleho posuvu (X / Y / Z) - 1 200 mm / min
Vzdialenosť čelnej roviny vretena od povrchu stola - 75 - 525 mm
Vzdialenosť vodorovnej osi vretena od povrchu stola - 170 - 620 mm
Vzdialenosť zvislej osi vretena od stĺpa - 175 - 625 mm
Výkon hlavného motora - 5,5 kW
Hmotnosť - 1750 kg
Rozmery zariadenia - 1 600 x 1 800 x 2 000 mm

Dostupné vybavenie

• Vreteno s držiakmi 4-16 mm

• Stabilný odpočinok pre vodorovné vreteno

• Antivibračné nožičky

• Skrutka vretena

• Vretená pre horizontálne vreteno - 4 typy

• Redukčné objímky pre MK1, MK2, MK3
